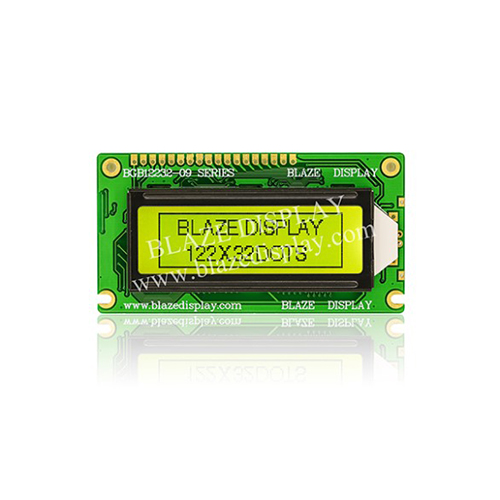

BGB12232-13
Model No. BGB12232-13
Taille du contour (mm): 84.00 × 44.00 × 14.20
Zone de visualisation: 60.00 × 18.00
Surface active ： 53.64 × 15.64
Contrôleur IC ： SBN1661G
Interface: SPI et parallèle
Remarques: 1 × 20PIN
Rétro-éclairage: LED
Numéro de référence: BGB12232-13
● LCD Grahpic 122 x 32 (points)
● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu
● Contrôleur intégré (SBN1661G ou équivalent)
● Alimentation + 3.3V / + 5.0V
● 1/32 devoir, 1/5 biais
● Direction de visée: 6H / 12H
● Interface: parallèle 6800 8 bits
● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange
● Temp: N.T / W.T / Super W.T
|
SPECIFICATIONS |
||
|
Interface Pin Function |
||
|
Pin No. |
Symbol |
Description |
|
1 |
VSS |
Ground(0V) |
|
2 |
VDD |
Power supply for logic |
|
3 |
V0 |
Contrast Adjustment |
|
4 |
A0 |
Data/ Instruction select signal |
|
5 |
CS1 |
Chip select signal |
|
6 |
CS2 |
Chip select signal |
|
7 |
N.C |
No connection |
|
8 |
N.C |
No connection |
|
9 |
R/W |
Read/Write select signal |
|
10~17 |
DB0~DB7 |
Data bus line |
|
18 |
/RES |
Reset |
|
19 |
A |
Power supply for B/L + |
|
20 |
K |
Power supply for B/L - |
