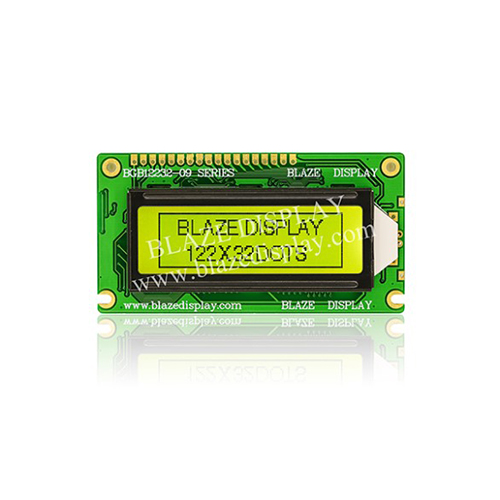

BGB12232-12

Model No. BGB12232-12



Taille du contour (mm): 76.80 × 28.00 × 8.50

Zone d'observation : 61.00 × 19.00

Surface active : 58.52 × 17.24

Contrôleur IC: AIP31020 ou Eqv.

Interface: SPI et parallèle

Remarques: 1 × 7PIN

Rétro-éclairage: LED

Numéro de référence: BGB12232-12



● LCD de caractères 122 x 32 (points)

● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu

● Contrôleur intégré (AIP31020 ou équivalent)

● Alimentation + 3.3V / + 5.0V

● 1/32 devoir, 1/5 biais

● Direction de visée: 6H / 12H

● Interface: parallèle 6800 4/8 bits

● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange

● Temp: N.T / W.T / Super W.T

SPECIFICATIONS

Interface Pin Function

Pin No.

Symbol

Description

1

VSS

Ground(0V)

2

VDD(5V)

Power supply for logic(+5.0V)

3

/CS

Chip Select

4

SID

Serial clock input

5

SCLK

Serial data input

6

/RES

reset

7

LED-A(5V)

Power supply for backlight
