О работе ЖК-дисплеев

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

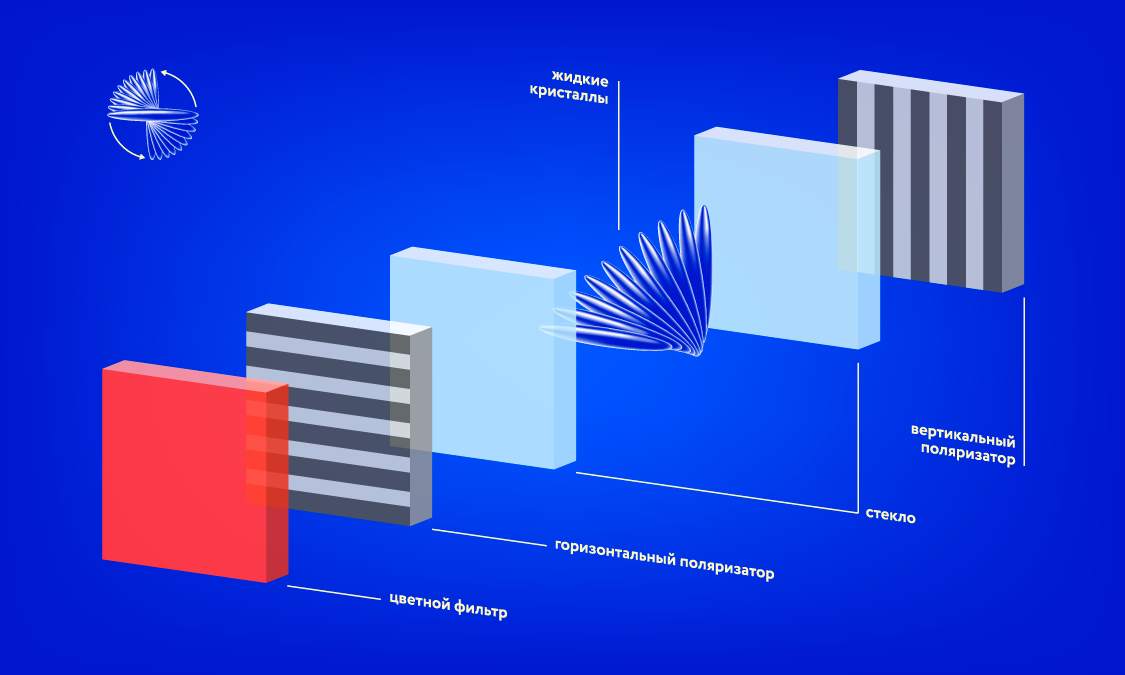

В основе работы ЖК-дисплея лежит изменение интенсивности света, которое задаётся ориентацией жидких кристаллов с помощью электрического поля. На сегодняшний день существует несколько конфигураций ЖК-дисплеев, однако самой распространённой остаётся технология TN (twisted nematic, нематики — термотропные ЖК, имеющие продолговатую форму). Каждый цветной пиксель монитора состоит из трёх субпикселей (красного, зелёного и синего), сочетание которых позволяет получать любой нужный цвет. Субпиксель в свою очередь состоит из подсветки, цветного фильтра, двух поляризаторов, а также ЖК-ячейки, где сами кристаллы располагаются между двумя стёклами с электродами. Если бы жидких кристаллов не было, то весь свет, прошедший первый поляризатор, блокировался бы вторым, поскольку они пропускают свет, имеющий разную поляризацию. Жидкие кристаллы расположены в ячейке таким образом (спиралевидно), что они могут вращать плоскость поляризации света. Расположение кристаллов задаётся рельефом поверхностей, между которыми они находятся. Взаимная ориентация ориентирующих подложек позволяет свету проходить второй поляризатор и достигать цветного фильтра. Если же жидкие кристаллы оказываются в электрическом поле, то их ориентация меняется, вплоть до того, что они не изменяют поляризацию света и он блокируется вторым поляризатором. Таким образом варьируя величину электрического поля можно менять интенсивность засветки цветного фильтра.

Одной из проблем данной технологии является ограниченный угол обзора экрана: при просмотре экрана под углом искажается передача цветов. Это происходит из-за однородной ориентации жидких кристаллов. Решить проблему можно с помощью использования мультидоменных дисплеев, где разные домены пикселей имеют различную ориентацию ЖК.
