История и устройство LCD-дисплеев

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

LCD (Liquid Crystal Display, жидкокристаллический дисплей, ЖК-дисплей) на самом деле не такое новое явление — жидкие кристаллы были открыты еще в 1888 году, и их особенностью стало то, что они обладали одновременно свойствами и жидкости (текучесть), и кристаллов (анизотропия, в данном случае это возможность менять ориентацию молекул под действием электрического поля). Первые монохромные ЖК-дисплеи стали появляться в 1970-ых годах, а первый цветной дисплей представила Sony в 1987 году — он имел диагональ всего 3 дюйма, но первый шаг уже был сделан. Сейчас LCD являются самыми массовыми дисплеями — OLED только-только начал захватывать рынок.

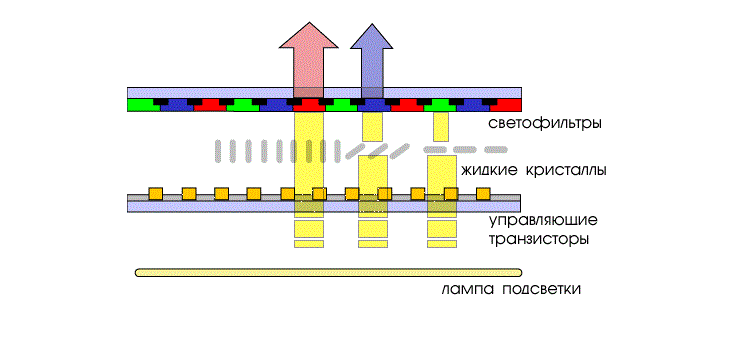

Посмотрим, как устроен такой дисплей. У LCD самым первым уровнем можно считать лампу подсветки, так как отраженного света не хватает для обеспечения нужной яркости изображения. После этого свет проходит через поляризационный фильтр, который оставляет только те волны, которые имеют определенную поляризацию (грубо говоря — колеблются в нужном положении). После этого поляризованный свет проходит через прозрачный слой с управляющими транзисторами и попадает на молекулы жидкого кристалла. Они же, в свою очередь, под воздействием электрического поля от управляющих транзисторов повернуты так, чтобы управлять интенсивностью поляризованного света, который после этого попадает на субпиксели определенного цвета (красного, синего или зеленого), и в зависимости от поляризации проходит или не проходит через каждый из них (или проходит частично, если слой ЖК уменьшил интенсивность):
