Матрица TN. Самая старая и самая распространенная

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

Самый старый тип матриц, из тех, которые сейчас применяются — TN. Название технологии расшифровывается как Twisted Nematic. Нематические жидкокристаллические субстанции состоят из продолговатых кристаллов с пространственной ориентацией, но без жесткой структуры. Такое вещество легко поддается внешним воздействиям.

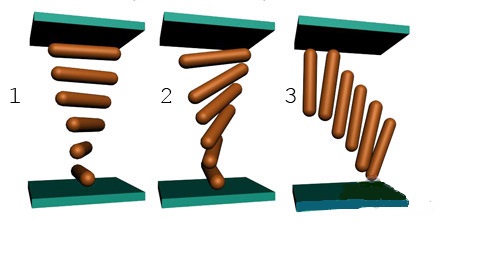

В матрицах TN кристаллы выстроены параллельно плоскости экрана, а верхний и нижний слой кристаллов повернуты перпендикулярно относительно друг друга. Все остальные «скручены» по спирали. Таким образом, весь пропущенный свет так же скручивается и беспрепятственно проходит через внешнюю поляризующую пленку. Так что в выключенном состоянии ячейка TN матрицы светится, а при подаче напряжения кристаллы постепенно проворачиваются. Чем выше напряжение, тем больше кристаллов разворачивается, и тем меньше проходит света. Как только все кристаллы развернутся параллельно световому потоку, ячейка «закрывается». Но для TN матриц добиться идеально черного цвета очень трудно.
