Семисегментный ЖК-дисплей

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

В начале двадцатого века с появлением электронных ламп появились первые газоразрядные индикаторы.



С помощью таких индикаторов можно было вывести цифровую информацию в арабских цифрах. Раньше именно на таких лампах делали различную индикацию для приборов и других электронных устройств. В настоящее время газоразрядные элементы почти уже нигде не применяются. Но ретро – это всегда модно, поэтому, многие радиолюбители собирают для себя и своих близких прекрасные часы на газоразрядных индикаторах.

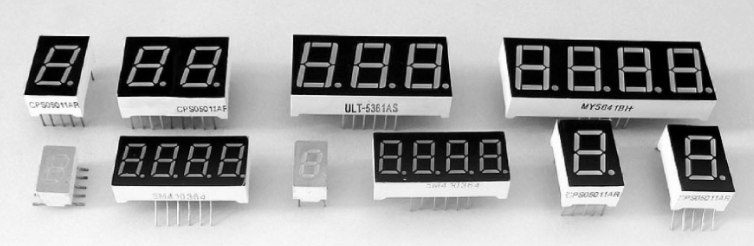

С появлением светодиодов ситуация кардинально изменилась в лучшую сторону. Светодиоды сами по себе потребляют маленький ток. Если расставить их в нужном положении, то можно высвечивать абсолютно любую информацию. Для того, чтобы высветить все арабские цифры, достаточно всего семь светящихся светодиодных полос – сегментов, выставленных определенным образом:

Почти ко всем таким семисегментным индикаторам добавляют также и восьмой сегмент – точку, для того, чтобы можно было  показать целое и дробное значение какого-либо параметра.



По идее у нас получается восьми сегментный индикатор, но по-старинке его также называют семисегментным.



Что получается в итоге? Каждая полоска на семисегментном индикаторе засвечивается светодиодом или группой светодиодов. В результате, засветив определенные сегменты, мы можем вывести цифру от 0 и до 9, а также буквы и символы.
