Технологии изготовления дисплеев для телефонов

Существуют всего две массовые технологии изготовления дисплеев для телефонов: экраны на основе LCD, то есть жидких кристаллов, и на основе OLED — органических люминесцентных технологий. Дисплеи на жидких кристаллах пока наиболее распространены, но развитие и внедрение более современной технологии OLED идет неимоверно быстрыми темпами! Еще есть технология E-ink — такие дисплеи теоретически могут быть использованы в мобильных телефонах и прочей «мелкой» технике, однако расходы на их производство пока что довольно велики, да и недостатки имеются.

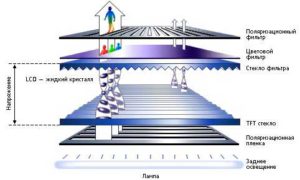

Жидкие кристаллы LCD

Устройства с жидкокристаллическими экранами — LCD (liquid cristal display) — сегодня можно увидеть повсюду: компьютерные дисплеи (плоские панели), телевизоры, карманные компьютеры. И, разумеется, мобильники. Практически все продающиеся сегодня телефоны оснащены ЖК-экранами: монохромными (янтарными, серо-зелеными) или цветными.

Жидкие кристаллы открыл австрийский ботаник Рейницер еще в 1888 году. И лишь в 1963 году ученые обнаружили, что в нормальном состоянии такие кристаллы пропускают свет, но могут менять свою структуру и отражать или поглощать свет под воздействием электротока. Это открытие через 10 лет позволило создать первый ЖК-экран, который появился на рынке в 1973 году в калькуляторах Sharp.

С тех пор ученые создали еще несколько технологий отображения информации, в основе которых лежит использование жидких кристаллов. Заметим только, что практически все сегодняшние LCD-дисплеи можно разделить на те, где кристаллы отражают/поглощают внешний свет, и те, где кристаллы преобразуют (поляризуют) свет, который идет от встроенного в телефон источника. Последние сейчас используются повсеместно, т. к. они способны обеспечить в общем-то приемлемое качество изображения да и диапазон отображаемых оттенков цвета у них не столь уж мал.

Вам наверняка приходилось встречаться с аббревиатурой STN (super twisted nematic — структура со сверхбольшим искажением), в таких дисплеях кристаллы способны «закручиваться» особенно сильно, что обеспечивает черно-белой или цветной картинке на экране повышенную контрастность. В STN степень «закручивания» очень велика — до 140 процентов! Такие экраны стоят во многих современных телефонах.

Органические дисплеи OLED

Брешь в засилье ЖК-дисплеев пробила новая технология OLED (Organic Light Emitting Diodes) — электролюминесцентные дисплеи на органических светоизлучающих полупроводниках. Главное отличие — не нужны лампы подсветки, в новых дисплеях светятся непосредственно элементы поверхности. И светятся ярко, в десятки раз ярче, чем экраны на ЖК! При этом они потребляют гораздо меньше электроэнергии, обеспечивают хорошую цветопередачу, высокую контрастность, большой угол обзора (до 180 градусов), могут иметь широкий цветовой охват. Из недостатков отметим относительно низкое «время жизни» (порядка 5–8 тысяч часов), впрочем, для телефона — более чем достаточно.

По толщине органические дисплеи соизмеримы с обычным оконным стеклом, впрочем, есть даже гибкие образцы, которым прочат большое будущее в качестве, например, экранов большого формата. Их можно будет при необходимости выдвинуть из телефона, а после использования такой экран вновь скатается в рулончик внутри корпуса аппарата.

«Органикой» оснащают в основном дорогие устройства высшего класса, серийное производство которых еще не так масштабно. Однако ведущие производители дисплеев (Sanyo, Sony, Samsung, Philips и прочие) настолько активно продвигают OLED-технологию на рынок, что совсем скоро такого рода дисплеи начнут вытеснять привычные нам STN.

OLED vs LCD

Обратим внимание на достоинства и недостатки дисплеев. ЖК-дисплеи уже на пределе своих возможностей. Сама сущность работы жидких кристаллов определяет невысокую скорость смены кадров на экране и высокую потребляемую мощность, поскольку в некоторых телефонах, кроме задней подсветки экрана, есть еще и фронтальная. На цветных ЖК-экранах почти всегда тяжело что-то разглядеть при солнечном свете, они весьма хрупкие. Дисплеи с активными матрицами (LCD TFT) более яркие и контрастные, чем аналогичные дисплеи с пассивными матрицами, но активные дисплеи сложнее в производстве и, соответственно, дороже. Исключением можно признать разве что UFB-экраны.
