Источники света для подсветки ЖК-панелей

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

Для подсветки (backlight) ЖК-панелей применяются два вида источников света: люминесцентные лампы с холод- ным катодом (Cold Cathode Fluorescent Lamps, CCFL) и све- тодиоды (LED) (рис.1). При использовании светодиодов они могут располагаться как за панелью, освещая пик- сели непосредственно, так и  по  торцам световодной пластины (Light Guide Plate), по которой свет распреде- ляется на всей площади дисплея. В первом случае под- светка называется прямой (Direct), во  втором  – торце- вой, или краевой (Edge) (рис.2). Благодаря светодиодной подсветке ЖК-дисплеи полу- чили новые качества и возможности. Если панель обе- спечивает контраст изображения до 1000:1 (10 бит), то, изменяя ток, протекающий через светодиоды, можно изменять их яркость тоже не менее, чем в 1000 раз.

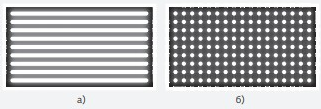

                                      (рис.1)

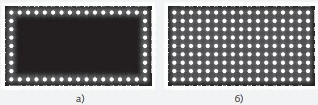

(рис.2)



Уже есть образцы ЖК-устройств с  динамическим диапазо- ном изменения интенсивности (High Dynamic Range) проходящего света не менее, чем в 1 000000 раз (20 бит по каждому цвету). Кроме того, появилась возможность изменять яркость светодиодной подсветки не по всей панели, а в отдельных ее блоках. Это позволяет лучше отображать темные участки изображения (функция уси- ления локального контраста или Local Dimming). Таким образом, техническое решение обеспечивает оптималь- ное согласование возможностей дисплея по передаче любого уровня яркости со зрительным восприятием изображения.
