ТЕХНОЛОГИЯ LCD, ПРИНЦИП РАБОТЫ. УСТРОЙСТВО TFT МАТРИЦЫ LCD-МАТРИЦА. ПРИНЦИП РАБОТЫ ЖИДКОКРИСТАЛЛИЧЕСКОЙ ПАНЕЛИ.

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

"Сердцем" любого жидкокристаллического монитора является LCD-матрица (Liquid Cristall Display). ЖК-панель представляет из себя сложную многослойную структуру. Упрощенная схема цветной TFT LCD-панели представлена на Рис.2.

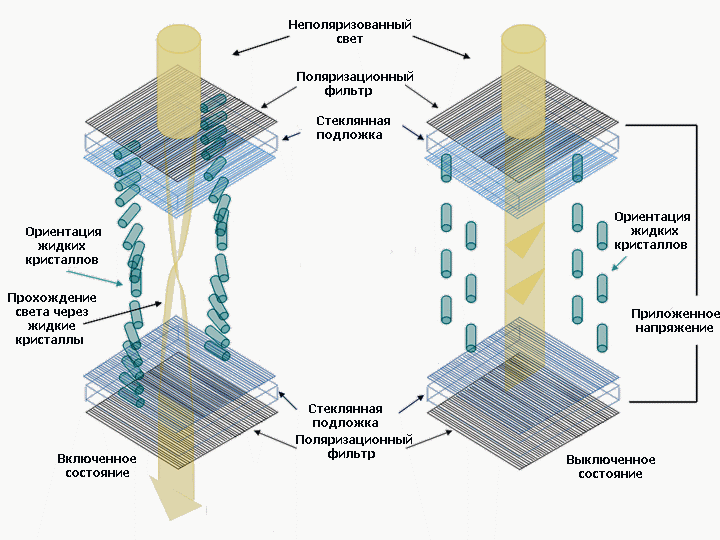

Принцип работы любого жидкокристаллического экрана основан на свойстве жидких кристаллов изменять (поворачивать) плоскость поляризации проходящего через них света пропорционально приложенному к ним напряжению. Если на пути поляризованного света, прошедшего через жидкие кристаллы, поставить поляризационный светофильтр (поляризатор), то, изменяя величину приложенного к жидким кристаллам напряжения, можно управлять количеством света, пропускаемого поляризационным светофильтром. Если угол между плоскостями поляризации прошедшего сквозь жидкие кристаллы света и светофильтра составляет 0 градусов, то свет будет проходить сквозь поляризатор без потерь (максимальная прозрачность), если 90 градусов, то светофильтр будет пропускать минимальное количество света (минимальная прозрачность).
