Знание о дисплее

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

DSTN

DSTN (Dual Super Twisted Nematic). Каждая ячейка этой матрицы состоит из двух ячеек STN. Отличительной особенностью матрицы является то, что все ее поле разбивается на несколько независимых полей матрицы, каждое из которых управляется отдельно.



Активная матрица

Активные матрицы обозначают аббревиатурой TFT (Thin Film Transistors) или AM (Active Matrix). В таких матрицах под поверхностью экрана располагается слой тонкопленочных транзисторов, полупроводников, каждый из которых управляет одной точкой экрана. Таким образом, в цветном дисплее телефона их количество может достигать нескольких десятков, а то и сотен тысяч.

Основной принцип работы матрицы заключается в управлении интенсивностью светового потока с помощью его поляризации. Изменение вектора поляризации осуществляют жидкие кристаллы в зависимости от приложенного к ним электрического поля.

На один пиксель приходится по три транзистора, каждый из которых соответствует одному из трех основных цветов — красному, зеленому или синему, и конденсатор, поддерживающий необходимое напряжение. Такой способ управления позволяет существенно ускорить работу дисплея, хотя и это не панацея — при воспроизведении видеоролика изображение может быть слегка «размытым», поскольку сами кристаллы не будут успевать поворачи-ваться с нужной быстротой.

Случается, что транзистор выходит из строя. Подобный дефект легко заметить невооруженным взглядом — точка экрана постоянно светится яркой «звездой» на фоне других или не светится вообще. Поэтому при покупке мобилки не поленитесь включить ее и внимательно присмотритесь к дисплею и, если заметите «битые» элементы, вовремя поменяйте аппарат.



TFT

TFT ( thin film transistor) — тип жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами, то есть TFT - тонкоплёночный транзистор. По сравнению с обычной, пассивной жидкокристалической матрицей, с помощью активной матрицы, управляемой тонкоплёночными транзисторами, удаётся значительно повысить быстродействие дисплея, а также повысить контрастность и чёткость изображения.

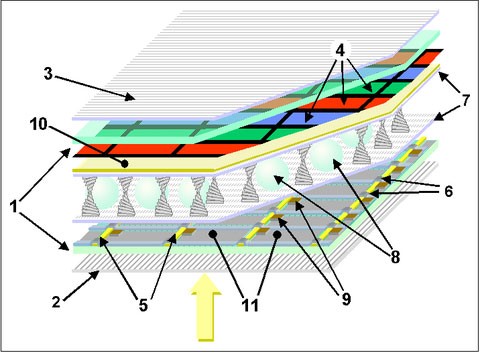

Устройство TFT-панели: жидкокристалическая матрица с разделителями (8); управляющая пластина (5,6 — горизонтальные и вертикальные управляющие шины; 9 — тонкоплёночные транзисторы; 11 — задние электроды); 10 — фронтальный электрод; 1 — стеклянные пластины; 2,3 — горизонтальный и вертикальный поляризаторы; 4 — RGB-светофильтр; 7 — слои прочного полимера; желтая стрелка — свет внешнeго источника.
