Режим ЖК-интерфейса

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

Существует множество режимов аппаратного интерфейса ЖК-дисплея, в основном включая режим MCU, режим RGB, режим SPI, режим VSYNC, режим MDDI и т. Д.

1. Режим MCU: один из наиболее часто используемых в настоящее время режимов подключения, включая режим 8080 и режим 6800. Как правило, ЖК-ДРАЙВЕР в этом режиме имеет ГРАММУТЬ, и данные могут быть сохранены во внутренней ГРАММАМ ИС перед записью на экран. Обычно используются следующие подключения: #CS, RS (выбор регистра), #RD, #WR, а затем линия данных. Преимущество: управление простое и удобное, без часов и сигнала синхронизации. Недостаток в том, что потребляет ГРАММ.

Режим LCD 8080 и режим 6800 8080/6800 - это протоколы двухуровневого интерфейса для параллельной передачи данных. В частности: 8080 использует две линии управления «разрешение чтения (RE)» и «разрешение записи (WE)» соответственно Для операций чтения и записи 6800 использует комбинацию из двух линий управления «полное разрешение (E)» и «выбор чтения и записи (W / R)» для операций чтения и записи.

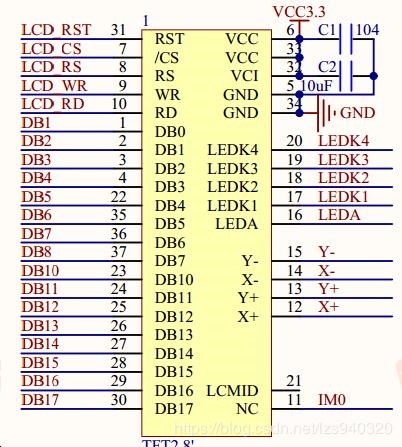

Пример аппаратной разводки в режиме MCU





Режим Mcu (8080) 1. LCD_CS: сигнал выбора микросхемы LCD 2. LCD_WR: сигнал записи LCD 3. LCD_RD: сигнал чтения LCD 4. DB [17: 1]: 16-битная двунаправленная строка данных. 5. LCD_RST: сигнал ЖК-дисплея аппаратного сброса 6. LCD_RS: флаг команды / данных (0: команда, 1: данные)
