ЖК-дисплей с режимом RGB использует один из

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

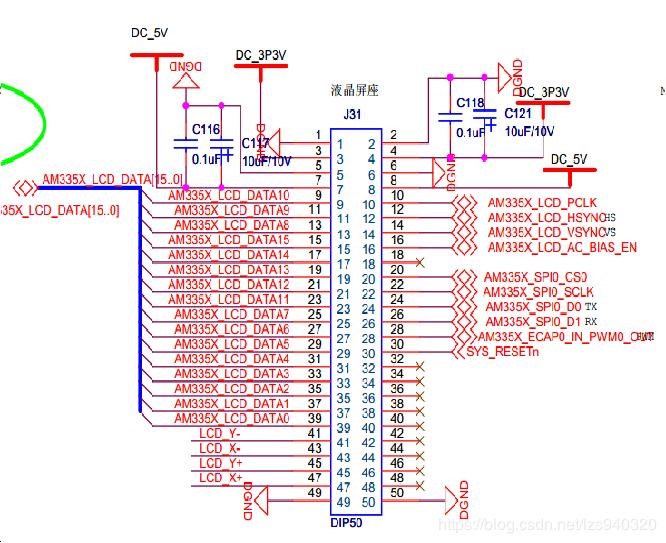

нескольких режимов. Обычно подключения включают: VSYNC, HSYNC, DOTCLK, ENABLE, линии данных RGB и т. Д. Его преимущества и недостатки прямо противоположны режиму MCU. Для метода подключения RGB требуются три линии синхронизации, DOTCLK, HSYNC и VSYNC, чтобы гарантировать, что данные RGB передаются от ЦП на ЖК-дисплей с правильной синхронизацией. DOTCLK - это системные часы, обеспечивающие стабильные прямоугольные тактовые импульсы, HSYNC - это сигнал линейной синхронизации, а VSYNC - сигнал синхронизации поля. . Кроме того, большинство современных LCM имеют контроллер, которому требуется SPI для отправки управляющих команд, а команды инициализации (окна настройки) передаются на контроллер LCD через интерфейс SPI. Поскольку отображаемые данные в режиме RGB не нужно записывать в GRAM, их можно записывать прямо на экран, а скорость часто используется для отображения видео и анимации.

RGB+SPI
