Важнейшие характеристики ЖК-дисплеев:

·         тип матрицы — определяется технологией, по которой изготовлен ЖК-дисплей;

·         класс матрицы; стандарт ISO 13406-2 выделяет четыре класса матриц по допустимому количеству «битых пикселей»;

·         разрешение — горизонтальный и вертикальный размеры, выраженные в пикселях. В отличие от ЭЛТ-мониторов, ЖК-дисплеи имеют одно фиксированное разрешение, а поддержка остальных реализуется путём интерполяции (ЭЛТ-мониторы также имеют фиксированное количество пикселей, которые также состоят из красных, зелёных и синих точек, однако из-за особенностей технологии при выводе нестандартного разрешения в интерполяции нет необходимости);

·         размер точки (размер пикселя) — расстояние между центрами соседних пикселей. Непосредственно связан с физическим разрешением;

·         соотношение сторон экрана (пропорциональный формат) — отношение ширины к высоте (5:4, 4:3, 3:2 (15÷10), 8:5 (16÷10), 5:3 (15÷9), 16:9 и др.);

·         видимая диагональ — размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: при одинаковой диагонали, монитор формата 4:3 имеет бо́льшую площадь, чем монитор формата 16:9;

·         контрастность — отношение яркостей самой светлой и самой тёмной точек при заданной яркости подсветки. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведённая для них цифра контрастности (так называемая динамическая) не относится к статическому изображению;

·         яркость — количество света, излучаемое дисплеем (обычно измеряется в канделах на квадратный метр);

·         время отклика — минимальное время, необходимое пикселю для изменения своей яркости. Составляется из двух величин:

o    время буферизации (input lag). Высокое значение мешает в динамичных играх; обычно умалчивается; измеряется сравнением с кинескопом в скоростной съёмке. По состоянию на 2011-й год в пределах 20—50 мс; в отдельных ранних моделях достигало 200 мс;

o    время переключения. Указывается в характеристиках монитора. Высокое значение ухудшает качество видео; методы измерения неоднозначны. По состоянию на 2016-й год практически во всех мониторах заявленное время переключения составляет 1—6 мс;

·         угол обзора — угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению. Некоторые производители указывают в технических параметрах своих мониторов углы обзора, такие, к примеру, как: CR 5:1 — 176/176°, CR 10:1 — 170/160°. Аббревиатура CR (англ. contrast ratio) обозначает уровень контрастности при указанных углах обзора относительно контрастности при взгляде перпендикулярно экрану. В приведённом примере, при углах обзора 170°/160° контрастность в центре экрана снижается до значения не ниже, чем 10:1, при углах обзора 176°/176° — не ниже, чем до значения 5:1.

Конструктивно дисплей состоит из следующих элементов:

·         ЖК-матрицы (первоначально — плоский пакет стеклянных пластин, между слоями которого и располагаются жидкие кристаллы; в 2000-е годы начали применяться гибкие материалы на основе полимеров);

·         источников света для подсветки;

·         контактного жгута (проводов);

·         корпуса, чаще пластикового, с металлической рамкой для придания жёсткости.

Во всей матрице можно управлять каждой из ячеек индивидуально, но при увеличении их количества это становится трудновыполнимо, так как растёт число требуемых электродов. Поэтому практически везде применяется адресация по строкам и столбцам.



Проходящий через ячейки свет может быть естественным — отражённым от подложки (в ЖК-дисплеях без подсветки). Но чаще применяют искусственный источник света, кроме независимости от внешнего освещения, это также стабилизирует свойства полученного изображения.

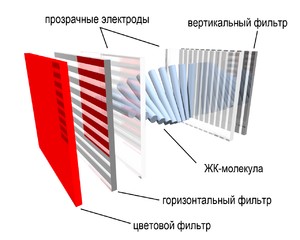

Субпиксел цветного ЖК-дисплея

Состав пикселя ЖК-матрицы:

·         два прозрачных электрода;

·         слой молекул, расположенный между электродами;

·         два поляризационных фильтра, плоскости поляризации которых (как правило) перпендикулярны.

Если бы жидких кристаллов между фильтрами не было, то свет, пропускаемый первым фильтром, практически полностью блокировался бы вторым фильтром.
