Как работает ЖК-экран монитора и телевизора

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

Каждый день вы видите самые разнообразные экраны. В их числе рекламные дисплеи на улице, состоящие из светодиодов, а также читалки, в пикселях которых черный пигмент перемещается во взвеси белого пигмента. Или экран кинотеатра, который вовсе не простой кусок ткани, а холст со специальной фактурой и покрытием. Но сейчас речь пойдет не о них, а о жидкокристаллических экранах и о том, каким образом электричество превращается в конечное изображение.

Источник света

Изначально источником света для ЖК-экранов были газоразрядные лампы с холодным электродом (CCFL).

Под действием газового разряда ртуть излучает ультрафиолетовое свечение, которое, в свою очередь, возбуждает люминофор на стенках колбы и превращается в видимый свет. В отличие от обычных ламп дневного света, у таких ламп электрод без подогрева (что становится ясно из названия). Для нормальной работы им нужно высокое напряжение — до 900 вольт.



Сейчас вместо газоразрядных ламп используют светодиоды. От их типа сильно зависит конечная цена монитора. Так, в бюджетном сегменте используются обычные белые светодиоды W-Led. Основой для белых светодиодов служат синие светодиоды.

Они покрыты слоем люминофора, который преобразует часть синего спектра в другие цвета. В результате из синих светодиодов получаются белые светодиоды.

Обычный люминофор для белых светодиодов состоит из множества редкоземельных металлов: иттрий, гадолиний, церий, тербий, лантан.

В профессиональных устройствах подсветку из белых светодиодов дополняют зелеными светодиодами (GB-LED). Это дешевле люминофора, дающего нужный спектр. Использование же RGB-светодиодов даже в профессиональных устройствах — редкость, хотя это позволяет регулировать цветовую температуру и яркость без нарушения калибровки гамма-кривых монитора.

В последнее время производители обратили внимание не только на обычные люминофоры, изготавливаемые из редкоземельных металлов, но и на квантовые точки.

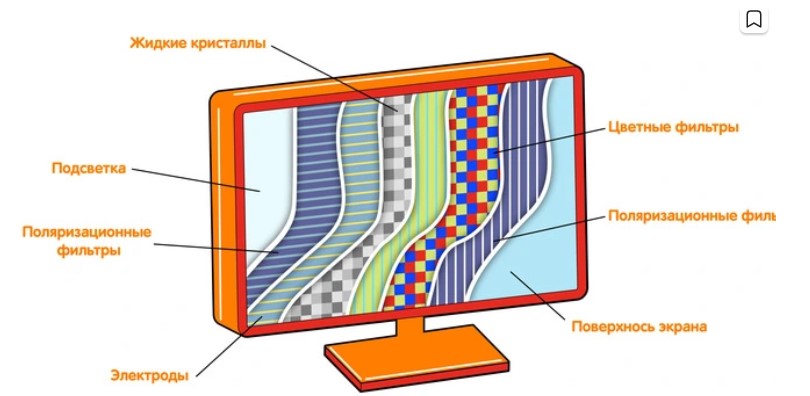

Несмотря на кажущуюся простоту, жидкокристаллические экраны — это очень сложные устройства, объединяющие в себе множество достижений в области химии, физики и электроники.
