Органические светоизлучающие диоды (OLED)

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

Органические светоизлучающие диоды (устройства) или OLED представляют собой монолитные твердотельные устройства, которые обычно состоят из серии тонких органических пленок, зажатых между двумя тонкопленочными проводящими электродами. Когда к OLED подается электричество, под действием электрического поля носители заряда (дырки и электроны) мигрируют от электродов в тонкие органические пленки, пока не рекомбинируют в эмиссионной зоне, образуя экситоны. После формирования эти экситоны или возбужденные состояния релаксируют на более низкий энергетический уровень, выделяя свет (электролюминесценцию) и/или нежелательное тепло.

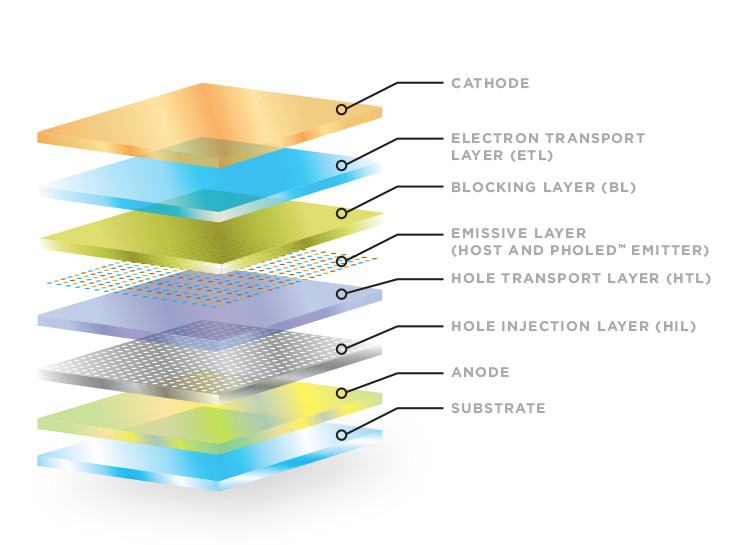

Базовая структура ячейки OLED состоит из стопки тонких органических слоев, зажатых между проводящим анодом и проводящим катодом. Разбивка структуры OLED:



Подложка (может быть пластиковая, стеклянная или металлическая фольга) – основа OLED.

Анод (может быть прозрачным, а может и не быть прозрачным в зависимости от типа OLED). Положительно заряжен, чтобы вводить дыры (отсутствие электронов) в органические слои, из которых состоит OLED-устройство.

Слой инъекции отверстий (HIL). Нанесенный поверх анода, этот слой принимает отверстия от анода и впрыскивает их глубже в устройство.

Hole Transport Layer (HTL). Этот уровень поддерживает транспорт дыр через него, чтобы они могли достичь излучающего слоя.

Эмиссионный слой — сердце устройства, где создается свет. Эмиссионный слой состоит из излучателя, определяющего цвет, добавленного в хост. Это слой, где электрическая энергия напрямую преобразуется в свет.

Блокирующий слой (BL) – обычно используется для улучшения технологии OLED путем удержания электронов (носителей заряда) в эмиссионном слое.

Уровень электронного транспорта (ETL) — поддерживает транспортировку электронов через него, чтобы они могли достичь эмиссионного слоя.



Катод (может быть прозрачным, а может и не быть прозрачным в зависимости от типа OLED). Отрицательно заряжен для введения электронов в органические слои, из которых состоит OLED-устройство.
