Основы
ЖК-дисплей представляет собой равномерно освещенную прямоугольную форму, состоящую из более мелких прямоугольных частей этой формы, которые называются пикселями. Свет в пикселях затемняется и проходит через различные цветные фильтры, в результате чего создается небольшая область с долей сплошного цвета — субпиксель.
Субпиксели выстроены рядом друг с другом с такой высокой плотностью, что наши глаза не могут различить каждый отдельный субпиксель. Благодаря этому цвета субпикселей сливаются воедино, создавая миллионы различных цветов.
Четыре элемента, необходимые для ЖК-дисплея
1. Панель
В конечном итоге панель представляет собой большой кусок серого стекла или полимерного листа, который затемняет пиксели. Есть много разных способов сделать это, но слой поляризации — это метод, используемый сегодня во всех ЖК-дисплеях. Свет всегда движется в определенном направлении, но по пути его можно вращать, такое вращение световых волн называется поляризацией.
В ЖК-дисплеях есть такое понятие, как поляризационный фильтр. Этот фильтр пропускает только свет, направленный или поляризованный под определенным углом.
ЖК-дисплеи имеют два поляризационных фильтра, расположенных друг за другом, оба прикреплены к листу стекла. Между поляризационными фильтрами находятся жидкие кристаллы, способные преломлять свет. Итак, в ЖК-дисплее свет исходит от подсветки и попадает на первый поляризационный фильтр. Затем он проходит через жидкие кристаллы, где свет преломляется на определенную величину, прежде чем пройти через второй поляризационный фильтр.
Жидкими кристаллами фактически можно управлять с помощью напряжения. Количество используемого напряжения определяет, сколько света преломляется и задерживается вторым поляризационным фильтром. Вот как напряжение управляет светом, проходящим через панель. Но для работающего ЖК-дисплея вам нужны световые волны, и здесь на помощь приходит подсветка.
2. Подсветка
Подсветка ЖК-дисплея является источником света. Она должна быть белой, поскольку излучатель доставляет свет ко всем субпикселям: красному, зеленому и синему. Этот белый свет обычно создается либо CCFL, либо светодиодами. CCFL производят флуоресцентный свет с использованием ртути, а светодиоды — нет, поэтому они намного экологичнее.
И у CCFL, и у светодиодов есть обратная сторона. Они являются либо точечными, либо линейными источниками света. Однако свет необходимо распределять по гораздо большей поверхности, поэтому в ЖК-дисплеях используются рассеивающие и отражающие слои. Диффузоры распределяют световые лучи так, чтобы охватить необходимую область освещения. Затем свет проходит через серию неравномерно расположенных выступов, после чего рассеянный свет либо движется вперед к фактической ЖК-панели, либо назад. Когда рассеянный свет возвращается назад, он попадает на отражатель. Отражающий слой направляет рассеянный свет обратно на панель ЖК-дисплея. Отражающий слой помогает повысить эффективность ЖК-дисплея.
3. Источник питания
Для ЖК-дисплея требуется напряжение, которого обычно нет в обычном здании, поэтому необходим преобразователь мощности.

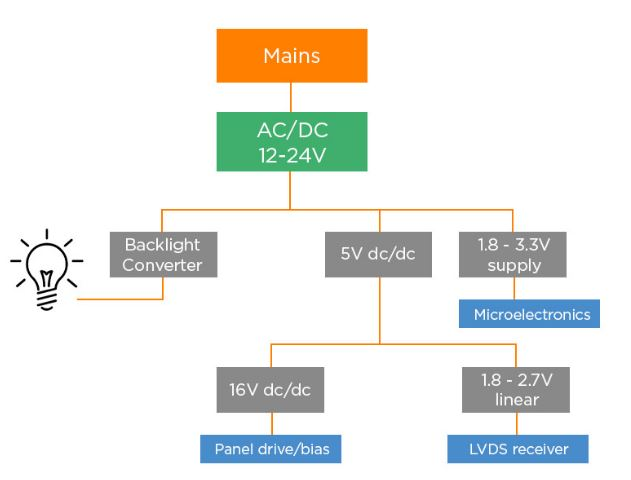

Основное напряжение преобразуется в промежуточное напряжение постоянного тока, обычно от 12 до 24 В. Затем поток энергии разделяется на подсветку и микроэлектронику. Напряжение 5 В для электроники дисплея снова делится на два, идущие на приемник LVDS и драйвер смещения.
4. Микроэлектроника
Внутри ЖК-дисплея вы найдете микроэлектронику, которая участвует в обработке сигналов. Обычно они разделяются на две функции – приемник видеосигнала и драйвер панели.
