Принцип работы и производительность ЖК-поляризатора
Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

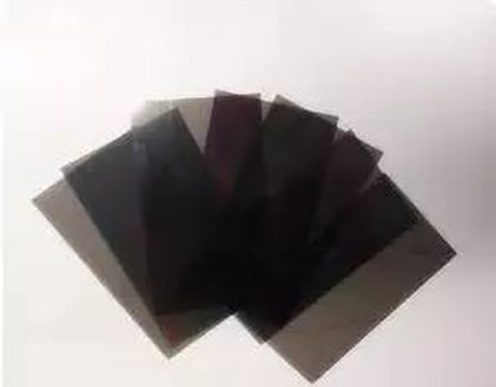

Поляризатор, являющийся одним из основных материалов для изготовления жидкокристаллических дисплеев (ЖК-дисплеев), составляет примерно 20–30 % производственных затрат.
Как работает поляризатор
Когда естественный свет проходит через поляризатор, свет, направление вибрации которого перпендикулярно оси пропускания поляризатора, будет поглощаться, оставляя только поляризованный свет, направление вибрации которого параллельно оси пропускания поляризатора.
Нижний поляризатор ЖК-экрана используется для преобразования светового луча, генерируемого подсветкой, в поляризованный свет, а верхний поляризатор используется для анализа поляризованного света после его электрической модуляции жидким кристаллом для создания контраста между светом и темнотой. тем самым создавая отображаемое изображение. Изображение ЖК-модуля должно основываться на поляризованном свете. Без поляризатора ЖК-модуль не может отображать изображения.
Структура поляризатора
Поляризаторы в основном изготавливаются из пленки ПВА, пленки ТАС, защитной пленки, антиадгезионной пленки и самоклеящегося материала.
Основным материалом пленки, играющим поляризационную роль в поляризаторах, является пленка ПВА. После окрашивания пленка ПВА адсорбирует молекулы йода с функцией двунаправленного поглощения. При растяжении молекулы йода упорядоченно располагаются на пленке ПВС, образуя поляризационную пленку с равномерным двунаправленным поглощением. Его ось передачи перпендикулярна направлению растяжения.
Материалы, характеристики и функции поляризационной пленки
Поляризационный слой: пленка ПВА (поливиниловый спирт), полное название пленки из поливинилового спирта, в основном состоит из атомов света, таких как углерод, водород и кислород, поэтому она обладает характеристиками высокого светопропускания и высокой пластичности. Молекулы ПВС изначально распределены хаотично под любым углом. При определенных условиях температуры и влажности после силового растяжения они постепенно отклоняются в направлении действия силы и стремятся распределиться по прямой линии.
Растянутые молекулы ПВС располагаются линейно в направлении растяжения, а молекулы красителя, адсорбированные на слое ПВС, также направленно отклоняются, образуя длинные цепочки молекул красителя. Поскольку ионы йода (или молекулы красителей) обладают хорошими поляризационными свойствами, они могут поглощать поляризованный свет параллельно направлению их расположения и пропускать только вертикально поляризованный свет. Этот принцип можно использовать для создания поляризационных пленок.
Слой переменного тока: поляризационный слой из пленки ПВА легко впитывает воду, выцветает и теряет поляризационные свойства. Поэтому для изоляции влаги и воздуха с обеих сторон необходимо использовать слой пленки ТАС (ацетат трицеллюлозы) с хорошей оптической однородностью и прозрачностью. ,для защиты поляризационного слоя. Анти-УФ-поляризаторы и антибликовые поляризаторы могут быть изготовлены с использованием пленки TAC с функциями УФ-изоляции (UV CUT) и антибликовости (Anti-Glare).
Клей: его можно разделить на клей со стороны светоотражающей пленки и клей со стороны отслаивающейся пленки. Функция клея на стороне отражающей пленки заключается в прочном соединении отражающей пленки с пленкой TAC, а технологические требования не допускают повторного отделения. Клей на стороне разделительной пленки представляет собой слой чувствительного к давлению клея, который определяет характеристики клея и производительность обработки патчей поляризатора. Его производительность является одной из наиболее важных проблем для пользователей ЖК-поляризаторов.
Отдельная пленка: это пленка из ПЭТ (этилентерефталата), покрытая с одной стороны силиконовым покрытием. В основном он играет роль защиты чувствительного к давлению клеевого слоя. В то же время сила отслаивания очень важна при ремонте ЖК-дисплея. Это оказывает определенное влияние на работоспособность.
Защитная пленка: пленка PE (полиэтилен), покрытая с одной стороны слоем EVA (сополимер этилена и винилацетата). Он имеет низкую вязкость и играет роль в защите поверхности пленки TAC.
Светоотражающая пленка: это ПЭТ-пленка, состоящая из напыленного с одной стороны алюминия. В настоящее время используется большая часть ненаправленных отражающих пленок из напыленного алюминия. Если отражающую пленку заменить трансфлективной пленкой, можно изготовить трансфлективный поляризатор. Кроме того, различные позолоченные, посеребренные и лазерные пленки также можно использовать в качестве отражающих пленок для получения различных цветов фона и зеркальных поверхностей. Отражение и другие эффекты.
