Как работают графические ЖК-дисплеи?
Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018
Графические ЖК-дисплеи обычно относятся к монохромным графическим ЖК-дисплеям или ЖК-дисплеям с точечной матрицей. Хотя цветные дисплеи TFT (тонкопленочный транзистор) и OLED (органические светоизлучающие диоды) соответствуют всем определениям графических ЖК-дисплеев, их также можно отнести к графическим ЖК-дисплеям. Монохромные графические ЖК-дисплеи появились на рынке гораздо раньше, чем цветные TFT. дисплеи и они становятся устаревшим типом дисплеев. По этой причине графические ЖК-дисплеи относятся только к монохромным, а не к полноцветным.
Что такое графические ЖК-дисплеи?
По сравнению с символьными ЖК-дисплеями, которые могут отображать только цифры или буквы и цифры, графические ЖК-дисплеи могут отображать цифры, буквы и цифры, а также графику. Они сыграли очень важную роль на ранних этапах истории ЖК-дисплеев.

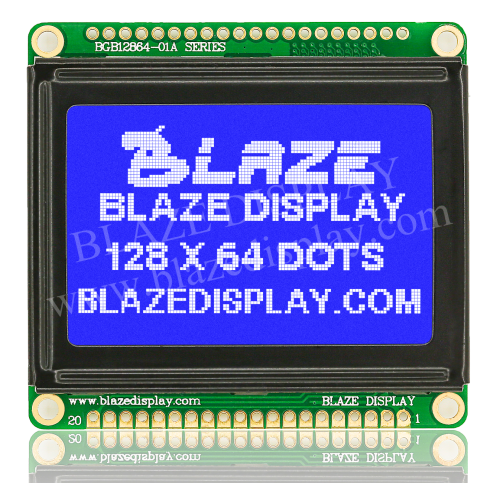

Графические ЖК-дисплеи идентифицируются по количеству пикселей в вертикальном и горизонтальном направлениях. Например, матричный графический дисплей с разрешением 128 x 64 точки имеет 128 точек/пикселей по оси X или по горизонтали и 64 точки/пикселя по оси Y или по вертикали. Каждую из этих точек, иногда называемую пикселем, можно включать и выключать независимо друг от друга. Клиент использует программное обеспечение, которое сообщает каждой точке, когда ее следует включать и выключать. На ранних стадиях инженерной работы приходится освещать/картировать попиксельно, а это очень утомительная работа.
Графический ЖК-интерфейс
Существует несколько популярных графических интерфейсов ЖК-дисплея, таких как 8-битный или 16-битный интерфейс MCU 6800 и/или 8080, 3- или 4-проводной интерфейс SPI, интерфейс I2C и т. д.
Гибкие возможности графического ЖК-дисплея
Существует множество вариантов графических ЖК-дисплеев, все они основаны на STN (Super-Twisted Nematic Display). Дисплеи TN (витой нематический дисплей) или HTN (высокопроизводительный TN) редко используются в графических ЖК-дисплеях из-за их плохой контрастности и узких углов обзора.

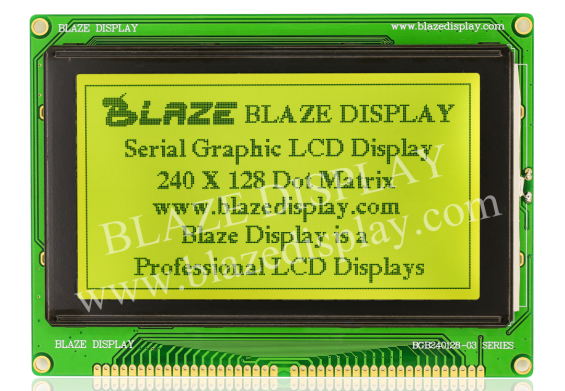

● Положительные отображения могут включать в себя: желто-зеленый STN, серый STN, положительный FSTN;
● Негативные дисплеи могут включать в себя: синий STN, отрицательный FSTN, FFSTN, ASTN;
Варианты подсветки графического ЖК-дисплея
Сам ЖК-дисплей не может излучать свет. Чтобы за вами наблюдали при тусклом свете, необходимо использовать подсветку. Вернувшись на 10 лет назад, подсветка может быть светодиодной (светодиодной), CCFL (флуоресцентной лампой с холодным катодом) или EL (электролюминесцентной) подсветкой. Благодаря развитию светодиодных технологий, особенно прорыву в технологиях синего и белого светодиодов, светодиодная подсветка доминирует на рынке. Светодиодная подсветка может быть выполнена как с нижней, так и с боковой подсветкой различных цветов.
Контроллер графического ЖК-дисплея и драйверы
Контроллер ЖК-дисплея — это небольшой микропроцессор, который преобразует код программного обеспечения клиента (также известный как встроенное ПО) в информацию, которую может понять ЖК-дисплей. Драйверы ЖК-дисплеев контролируют сложные требования к переменному напряжению для ЖК-дисплеев, и им нужен контроллер ЖК-дисплея, чтобы постоянно обновлять информацию об отдельных пикселях в схемах их привода. Эти микросхемы обычно интегрируются в ЖК-модули с помощью технологий COG (чип на стекле) или COB (чип на плате).
