Оптическое соединение

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

Многие приложения, особенно в суровых условиях, требуют специальных модификаций электронных дисплеев для повышения долговечности и видимости, а также уменьшения бликов и конденсации. Один из способов улучшить все эти аспекты — добавить оптическое соединение.







Что такое оптическое соединение?

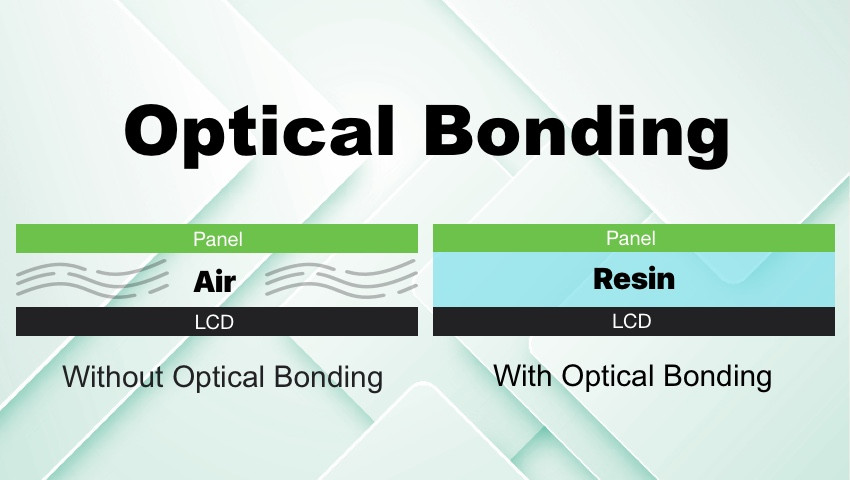

Оптическое соединение — это процесс непосредственного приклеивания защитного стекла или пластиковой крышки к экрану дисплея, например ЖК-панели или OLED-панели, с помощью специального клеящего слоя. Этот клейкий слой, который обычно изготавливается из силикона, эпоксидной смолы или уретана, заменяет обычный воздушный зазор, существующий между дисплеем и защитным стеклом.



Оптическое соединение повышает долговечность и видимость дисплея, одновременно уменьшая блики и конденсацию, особенно на открытом воздухе, где влага, ветер, солнечный свет и другие факторы могут повлиять на производительность дисплея.

Типы оптического соединения

Существует два типа оптического склеивания: мокрое склеивание и сухое склеивание.



Мокрое склеивание: используется жидкая оптически прозрачная смола (OCR), также известная как LOCA (жидкий оптический прозрачный клей), которая заполняет зазоры и отверждается до твердого состояния.







Сухое склеивание: для создания прочного соединения используется предварительно сформированный твердый оптически прозрачный клей (OCA). Существует два основных варианта сухого склеивания:





Традиционное сухое склеивание: в этом методе для активации клея используется тепло и давление, что, как правило, быстрее и экономичнее, чем мокрое склеивание, но может возникнуть проблема с неровными поверхностями.

Сухое склеивание с УФ-отверждением. Сухое склеивание с УФ-отверждением включает использование предварительно нарезанного листа клея, известного как самопрозрачный клей (SCA) или UV-OCA, который затвердевает под воздействием ультрафиолетового (УФ) света.

Материалы, используемые для оптического соединения

Доступны различные типы клея, и тот, который вы выберете, будет зависеть от ваших конкретных требований и потребностей применения. Наиболее распространенными типами клеев для оптического склеивания являются:



Кремний: Кремний широко используется в качестве клея, поскольку он гибкий, выдерживает высокие температуры и поглощает удары и вибрации. Он также имеет хорошую оптическую прозрачность и не желтеет со временем, что помогает сохранять визуальную четкость дисплея. Однако при трении кремний может образовывать мусор по краям, что делает защиту кромок необходимой в таких приложениях, как сенсорные экраны.

Эпоксидная смола: Эпоксидная смола обеспечивает лучшую термостойкость и более прочное соединение, чем силикон, что делает ее идеальной для высокоточных и конструкционных применений. Однако после склеивания его невозможно переработать. Он также требует осторожного применения из-за быстрого времени отверждения.

Акрил: этот материал подходит для быстрых производственных процессов, поскольку он отверждается УФ-излучением. Однако он может иметь более низкую термостойкость, чем другие варианты, и может слегка сжиматься во время отверждения, что требует точного нанесения.

Полиуретан. Полиуретановые клеи могут выдерживать экстремальные условия, но они дороже, чем другие варианты, такие как силикон и эпоксидная смола. Под воздействием света они имеют тенденцию желтеть со временем.

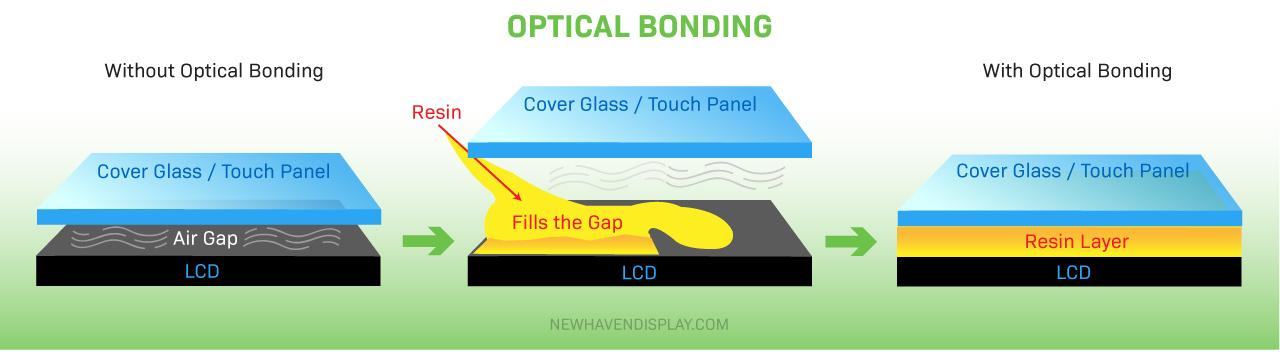

Процесс нанесения оптического соединения

Подготовка: Панель дисплея и покровное стекло тщательно очищаются от пыли и других частиц.

Нанесение клея: На панель дисплея или внутреннюю поверхность защитного стекла наносится слой сухого или жидкого клея.

Склеивание: защитное стекло тщательно выравнивается и помещается на панель дисплея, а клей отверждается под воздействием ультрафиолета или тепла, образуя прочное соединение.

Проверка: качество приклеенного дисплея проверяется на отсутствие пузырей или смещений.

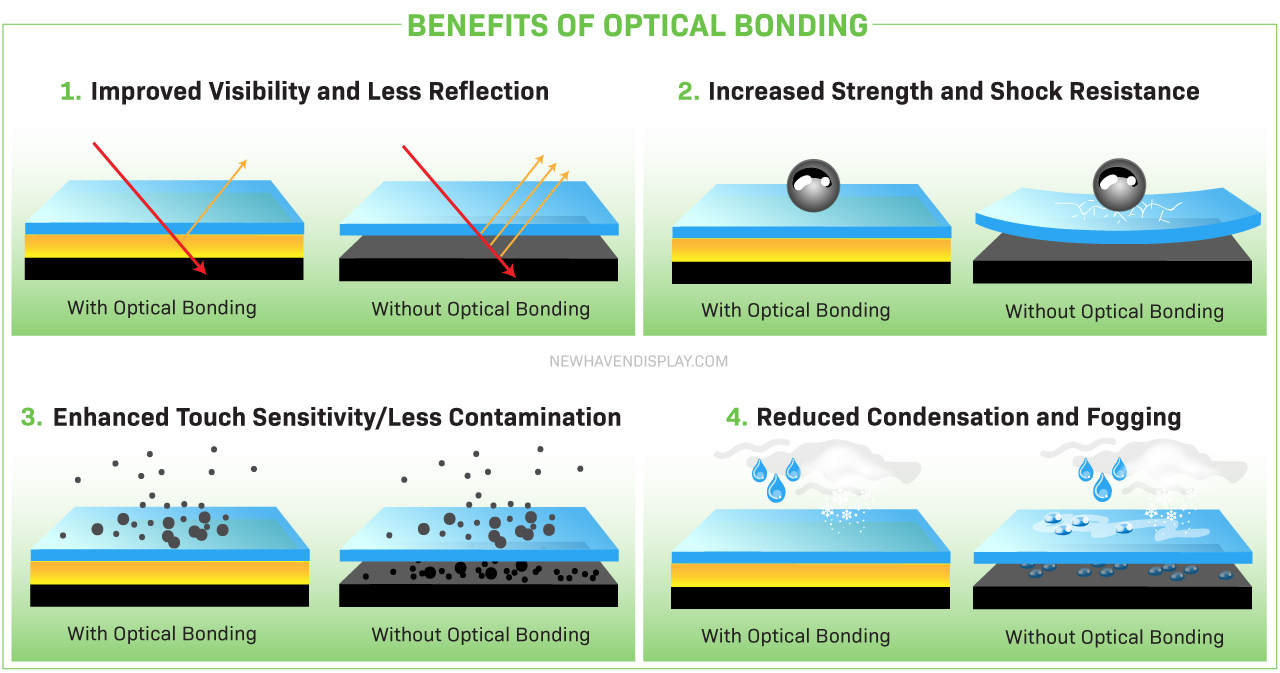

Преимущества оптического соединения

Улучшенная видимость и меньшее отражение: оптическое соединение устраняет воздушный зазор, что уменьшает отражение и преломление света. Это приводит к значительному уменьшению бликов и повышает читаемость дисплея в различных условиях освещения.

Повышенная прочность и ударостойкость. Склеенный слой повышает структурную прочность дисплея, что делает его более устойчивым к ударам, вибрациям, влаге и пыли. Это означает, что дисплей может выдерживать суровые условия окружающей среды, не повреждаясь.

Повышенная чувствительность к прикосновению/меньшее загрязнение. Для сенсорных дисплеев оптическое соединение повышает чувствительность и точность сенсорного интерфейса, обеспечивая более плавное взаимодействие с пользователем.

Уменьшение образования конденсата и запотевания: в условиях колебаний температуры оптическое соединение предотвращает образование конденсата и запотевания внутри дисплея.

Применение оптического соединения

Оптическое соединение повышает производительность дисплея, его видимость и долговечность в суровых условиях и при экстремальных температурах. Вот некоторые из наиболее распространенных применений оптического соединения:



Бытовая электроника: оптическое соединение широко используется в портативных устройствах, таких как смартфоны, планшеты и ноутбуки, для улучшения читаемости и долговечности дисплея.

Автомобильные дисплеи. Оптическое соединение необходимо для автомобильных приборных панелей, комбинаций приборов и информационно-развлекательных систем, поскольку оно выдерживает экстремальные температуры.

Медицинские устройства: оптическое соединение используется в медицинских дисплеях для диагностического оборудования, хирургических мониторах и системах мониторинга пациентов для улучшения



видимость и снизить риск загрязнения.

Промышленные дисплеи. Оптическое соединение используется в оборудовании промышленной автоматизации, человеко-машинных интерфейсах (HMI) и других суровых условиях эксплуатации.

Наружные дисплеи. Оптическое соединение используется в цифровых вывесках, киосках и других наружных дисплеях для улучшения читаемости при ярком солнечном свете и увеличения долговечности даже в суровых погодных условиях.

Военные и аэрокосмические дисплеи. Оптическое соединение используется в военных и аэрокосмических дисплеях для повышения долговечности и надежности в суровых условиях.

Заключение





Оптическое соединение — эффективное решение для повышения четкости, долговечности и функциональности экранов дисплеев. Этот метод используется во многих отраслях и сферах применения, а клейкие материалы и тип процесса склеивания будут зависеть от уникальных требований и условий каждого применения.
