Жидкокристаллический дисплей в настоящее время является наиболее широко используемым дисплеем. Жидкокристаллический дисплей делится на активный и пассивный. Цветной дисплей высокого разрешения является активным дисплеем, а сегментный ЖК-дисплей и графический ЖК-дисплей являются пассивными дисплеями.

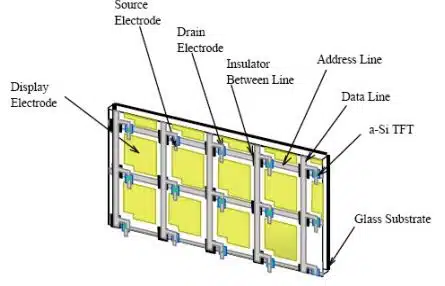

Стеклянная подложка, на которой расположены активные устройства (тонкопленочные транзисторы) между двумя стеклами, на которые нанесен жидкокристаллический материал, называется подложкой массива, также известной как подложка массива. Поляризаторы наклеены на верхнюю и нижнюю подложки, чтобы пропускать свет только с одним направлением вибрации, а между верхним поляризатором и подложкой матрицы расположен цветной фильтр (аббревиатура: CF). Кроме того, на нижней стороне подложки матрицы установлены источник подсветки и схема управления. В нынешнем массовом ЖК-дисплее используется тонкопленочный аморфный кремниевый транзистор TFT-LCD и пассивный матричный дисплей с нематическим жидким кристаллом. Здесь первый называется ЖК-дисплеем с активным приводом, а второй — ЖК-дисплеем с пассивным приводом.

Верхняя часть ЖК-дисплея имеет подложку цветного фильтра (подложку CF), и когда свет, проходящий через подложку матрицы, проходит через подложку CF, он окрашивается. Фактически пиксель ЖК-дисплея разделен на 3 основных цвета RGB (красный, зеленый, синий). Комбинация трех цветов называется пикселем (ПИКСЕЛЬ), а каждый пигмент R, G и B называется субпикселем. Цветной дисплей использует цветные фильтры для смешивания света RGB для получения различных цветов.

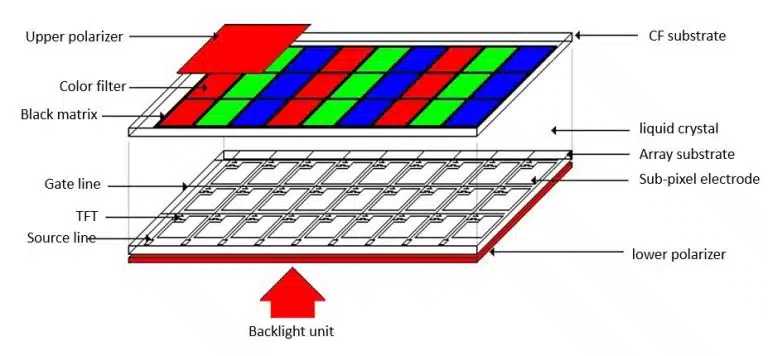

Структура ЖК-дисплея

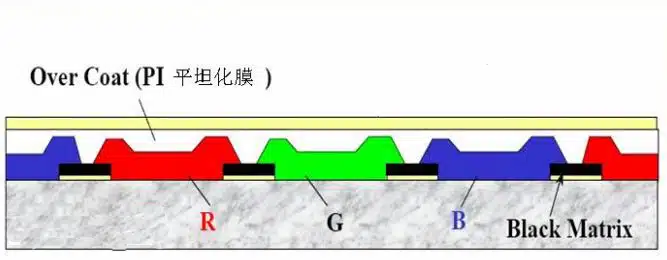

Структура субстрата CF
