Как выбрать TFT ЖК-дисплей?
Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

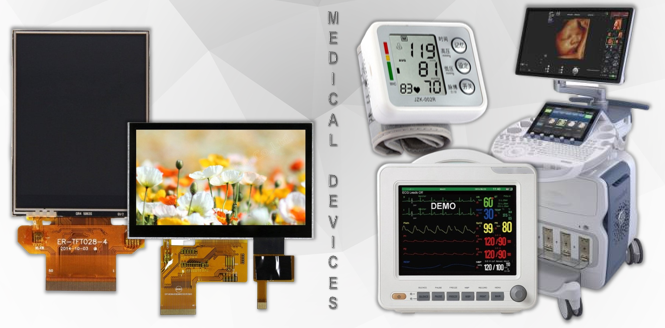

TFT (тонкопленочный транзистор) LCD (жидкокристаллический дисплей) сейчас доминирует на мировом рынке плоских дисплеев. Благодаря низкой стоимости, четким цветам, приемлемым углам обзора, низкому энергопотреблению, удобному для производства дизайну, тонкой физической конструкции и т. д., он вытеснил с рынка ЭЛТ (электронно-лучевую трубку) VFD (вакуумный флуоресцентный дисплей), вытеснив светодиоды ( светоизлучающий диод) отображается только в области отображения большого размера. TFT ЖК-дисплеи находят широкое применение в телевизорах, компьютерных мониторах, медицине, бытовой технике, автомобилях, киосках, POS-терминалах, мобильных телефонах бюджетного класса, морских, аэрокосмических, промышленных счетчиках, умных домах, портативных устройствах, системах видеоигр, проекторах, бытовой электронной продукции. , реклама и т. д.
Размер
· Это отправная точка для каждого проекта. Необходимо учитывать два измерения: внешний размер (ширина, высота, толщина) и AA (активная область или область пикселей).
Разрешение
· Резолюция будет определять разрешение. Никому не нравится, когда на дисплее четко отображаются пиксели. Это причина лучшего разрешения: от QVGA, VGA до HD, FHD, 4K, 8K. Но более высокое разрешение означает более высокую стоимость, энергопотребление, размер памяти, скорость передачи данных и т. д.
· Соотношение сторон или ориентация
· Необходимо учитывать альбомную или портретную ориентацию. Помимо соотношения сторон также очень важно. Раньше вас могло удовлетворять соотношение сторон 4:3, теперь вы можете попробовать более широкий экран, например, 16:9 или даже 21:9.
Яркость
· Выбор яркости TFT-экрана очень важен. Вы не хотите расстраиваться из-за размытия изображения на ЖК-дисплее при ярком освещении или слишком быстро разряжать батарею, выбрав ЖК-дисплей со сверхъяркостью, который будет использоваться только в помещении. Общие рекомендации перечислены в таблице ниже.
Угол обзора
· Если бюджет ограничен, можно выбрать TFT ЖК-дисплей типа TN, но есть возможность выбора угла обзора: 6 часов или 12 часов. К инверсии серой шкалы следует относиться осторожно. Если разработан продукт высокого класса, вы можете заплатить больше, чтобы выбрать ЖК-дисплей IPS TFT, у которого нет проблем с углом обзора.
Контрастность
· Это похоже на выбор угла обзора: TFT ЖК-дисплей типа TN имеет меньшую контрастность, но более низкую стоимость, тогда как TFT ЖК-дисплей IPS имеет гораздо более высокую контрастность, но обычно имеет более высокую стоимость.
Температура
· Обычные TFT ЖК-дисплеи обеспечивают достаточно широкий температурный диапазон для большинства применений. от -20 до 70°С. Но существуют (всегда) применения вне помещений, например, при температуре от -30 до 80°C или даже в более широком диапазоне, поэтому необходимо использовать специальную жидкокристаллическую жидкость. Нагреватель необходим при рабочей температуре -40 ℃.
· Энергопотребление
· Соотношение энергопотребления может иметь решающее значение для некоторых портативных устройств. Для модуля дисплея TFT LCD подсветка обычно потребляет больше энергии, чем другая часть дисплея. Технология затемнения или полного отключения подсветки должна использоваться, когда она не используется. Для некоторых приложений, чувствительных к энергопотреблению, необходимо предусмотреть спящий режим или даже использование памяти на контроллере.
· Интерфейс
· Генетические интерфейсы: это интерфейсы, которые предоставляют производители дисплеев или сенсорных контроллеров, включая параллельный, MCU, SPI (последовательный периферийный интерфейс), I2C, RGB (красный, зеленый, синий), MIPI (интерфейс мобильного промышленного процессора), LVDS (низкочастотный). Сигнализация дифференциального напряжения), EDP (встроенный DisplayPort) и т. д.
· Интерфейсы высокого уровня: в Blaze Display используются технологии для создания более продвинутых интерфейсов, более удобных для инженеров, не занимающихся дисплеями, таких как RS232, RS485, USB, VGA, HDMI и т. д.
· Сенсорная панель
Сенсорные панели стали гораздо лучшим интерфейсом «человек-машина», который сейчас стал широко популярен. Есть емкостный сенсорный экран, резистивная сенсорная панель и т. д.
