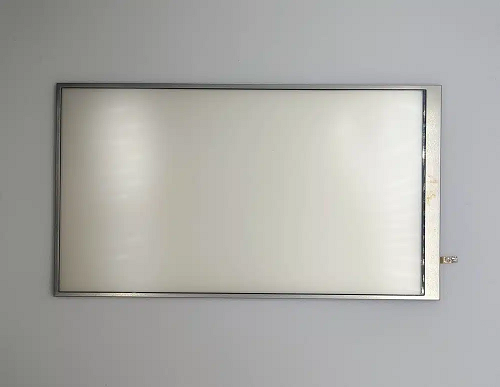

Светодиодная подсветка (Back Light) — поставщик источника света для жидкокристаллических дисплеев (ЖК-дисплеев), сам ЖК-дисплей не излучает свет, производительность светодиодной подсветки определяет визуальное восприятие ЖК-экрана снаружи, TFT-дисплей из-за его тонкой толщины, легкого веса, удобства переноски и других преимуществ, в последние годы спрос быстро возрос, составил определенную долю рынка ЭЛТ; С улучшением технологии производства TFT-дисплеев, большим размером и низкой ценой, преимущества светодиодной подсветки в легком весе, утончении, низком потреблении энергии, высокой яркости и снижении стоимости становятся все более важными в будущем спросе на рынке.



Структура светодиодной подсветки

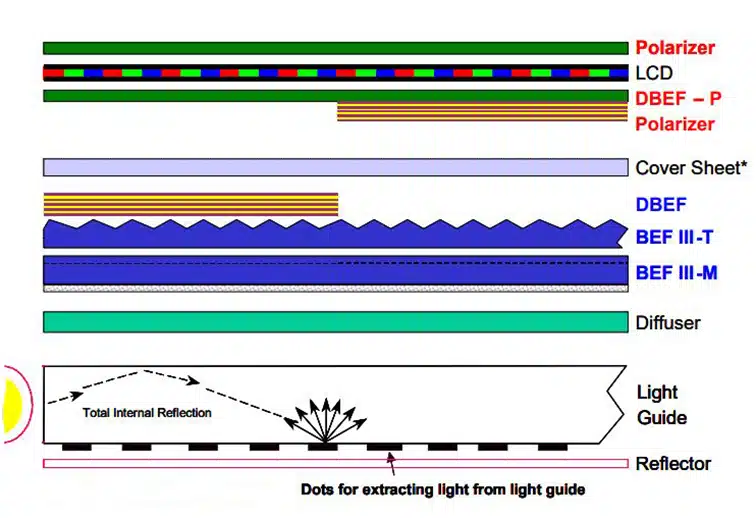

Светодиодная подсветка занимает очень важное положение в модуле дисплея, и TFT-экран не может излучать свет сам по себе, а отображаемый свет обеспечивается светодиодной подсветкой. Светодиодная подсветка определяет яркость и некоторые оптические параметры модуля дисплея. Он состоит из DBEF, BEF, рассеивателя, световода, светодиодной панели и отражателя.

Пластиковая рамка в светодиодной подсветке





Пластиковая рамка играет роль поддержки и фиксации всех мембран и компонентов, основные ингредиенты: поликарбонат (ПК), TiO2, как правило, белого цвета, так как белый цвет хорошо отражает свет и снижает потерю яркости.

Bezel

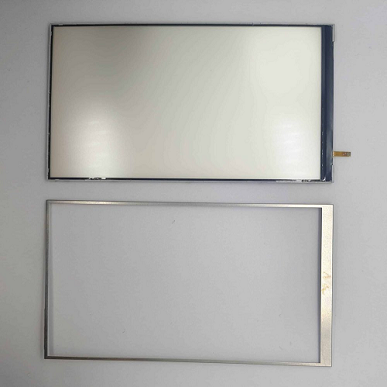

Основная функция Bezel — повысить структурную прочность продукта и защитить ЖК-дисплей и другие компоненты в модуле жидкокристаллического дисплея. Bezel широко используются на промышленных дисплеях, обеспечивая лучшую производительность TFT-дисплеев и адаптируясь к большему количеству сред использования.

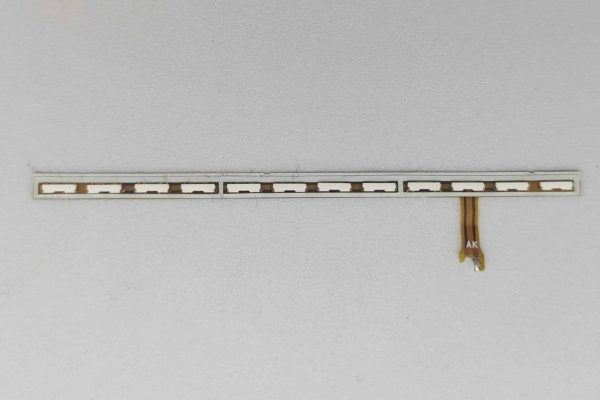

Светодиодная панель



Светодиодная лампа является источником света для светодиодной подсветки, а яркость одной светодиодной лампы ограничена, обычно используется много светодиодных ламп, например, в 5,5-дюймовом ЖК-дисплее со светодиодной подсветкой установлено 14 светодиодных ламп, светодиодная панель — это светодиодная лампа. Бусины закреплены и прикреплены к FPC.

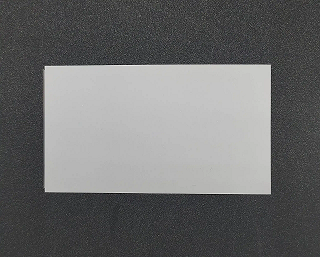

Световодная пластина в светодиодной подсветке

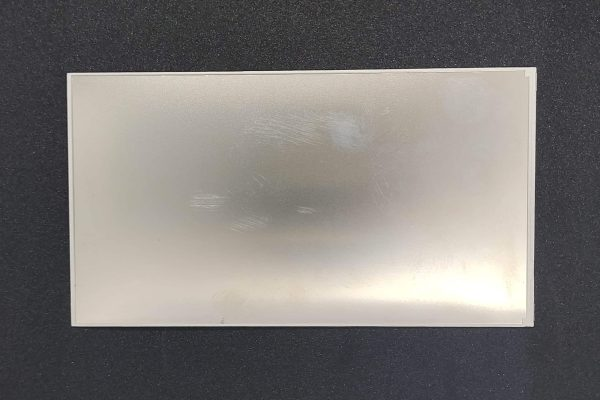

Световодная пластина является важной частью светодиодной подсветки, и она изготовлена ​​из ПК (поликарбоната). В отличие от ПММА (акрила), световодная пластина отклоняет свет, излучаемый светодиодом, на 90° и равномерно распределяет свет по всему дисплею.

Что такое световодная пластина в светодиодной подсветке?

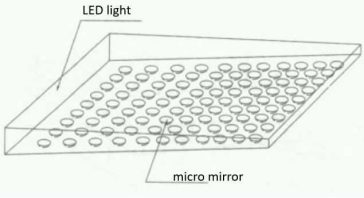

Световодная пластина использует сверхточную технологию обработки для изготовления тонкого оптического зеркала на нижней стороне световодной пластины, так что свет, параллельный световодной пластине, может отражаться для достижения эффекта изменения горизонтального света на вертикальный свет. Конкретные этапы производства заключаются в тонкой обработке литого под давлением сердечника в круглое микрозеркало (микрозеркало), а затем использовании машины для литья пластика под давлением для изготовления световодной пластины. Световодная пластина является самым важным оптическим устройством в подсветке. Если световодная пластина ненормальная, это приведет к таким проблемам, как смещение цвета изображения, неравномерная цветовая температура и т. д.

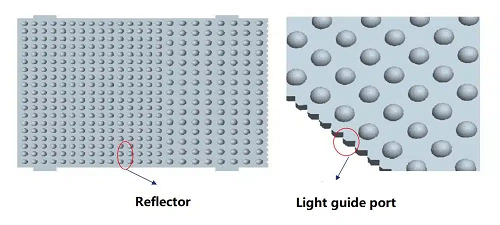

Принцип работы световодной пластины: использовать пилообразную структуру падающей части света и точек внизу для преломления или отражения всего света, излучаемого светодиодом, изменять направление распространения света и эффективно использовать свет. Положение в контакте с шариками светодиодной лампы имеет высокую яркость, а положение вдали от шариков светодиодной лампы имеет низкую яркость. Поэтому для обеспечения равномерной яркости всей световодной пластины в падающей части света светодиода используется пилообразная структура, а точки разрежены. Затем постепенно увеличивайте плотность зеркала.

Рассеиватель в светодиодной подсветке

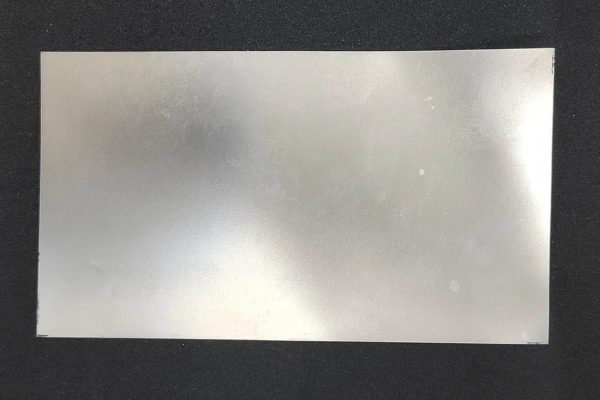

Диффузионная пленка может преломлять свет неравномерно, так что однородность поверхностного источника света улучшается. Использование двухслойной диффузионной пленки эффективно уменьшает или устраняет некоторые нежелательные явления, такие как кольца Ньютона, интерференционные полосы, оптические царапины пленки и т. д. Однако толщина больше в конструкции, а стоимость увеличивается. Поскольку многие верхние пленки для повышения яркости теперь имеют диффузионные частицы, верхняя пленка для повышения яркости и верхняя диффузионная пленка объединяются в одну. Толщина уменьшается, а стоимость уменьшается. В настоящее время конструкция подсветки в основном использует только нижнюю диффузионную пленку.

BEF в светодиодной подсветке

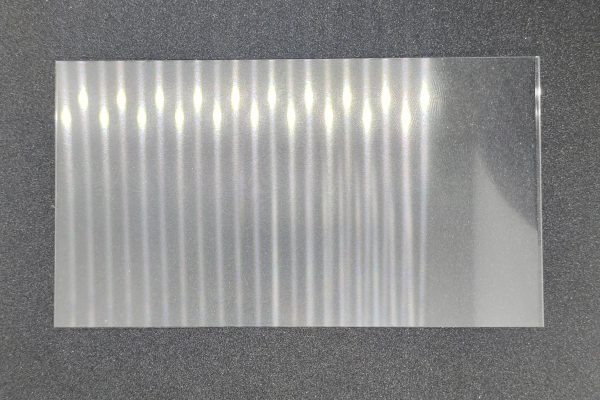

Направление источника света световодной пластины не сосредоточено на передней части световодной пластины, поэтому требования к яркости не могут быть достигнуты в поле зрения ЖК-дисплея, направление и угол рассеивания источника света должны быть скорректированы, чтобы источник света был максимально сконцентрирован в требуемом направлении, а светоусиливающая пленка используется как важный компонент коррекции угла и эффекта сбора света.

Отражатель

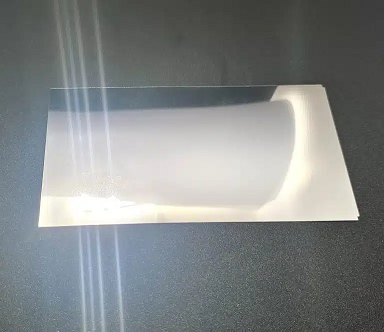

Отражатель отражает свет, излучаемый точечной поверхностью световода, обратно внутрь световода, чтобы уменьшить потерю световой энергии Lose.

Отражатели делятся на три категории:

Многослойный полимерный тип — ESR

• Отражательная способность самая лучшая, достигает 98% и более

, цена также самая высокая.

Посеребренная отражательная пленка.

• Отражательная способность немного уступает ESR, и она сделана в подсветке

Яркость ESR снижается на 8~10%,

Доступная цена.

Белая отражательная пленка

• Низкая стоимость, отражательная способность может быть на одном уровне с посеребренной отражательной пленкой, а цена составляет всего половину от нее.

Заключение



Светодиодная подсветка является важной частью TFT-экрана, поскольку структура сложна и состоит из множества пленочных материалов, она также наиболее подвержена появлению ненормальных деталей в ЖК-дисплеях со светодиодной подсветкой, если на экране вашего дисплея появляются точки, локальные затемнения, радужные кольца, то все дело в светодиодной подсветке.
