FFC: плоские гибкие кабели

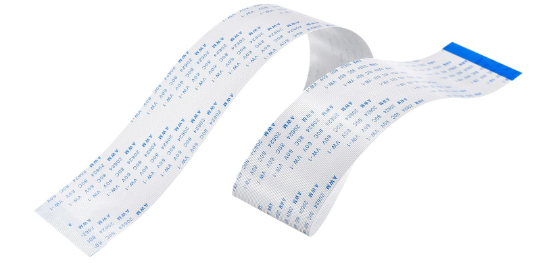

Плоские гибкие кабели (FFC) — это тип гибкого кабеля, который обеспечивает соединение 1:1 между устройствами. Они состоят из нескольких плоских проводов, расположенных параллельно друг другу и покрытых защитной экранирующей лентой. Это делает эти кабели отличным вариантом для проектов, требующих быстрых соединений или высокогибких приложений, где кабель должен многократно изгибаться без поломки.

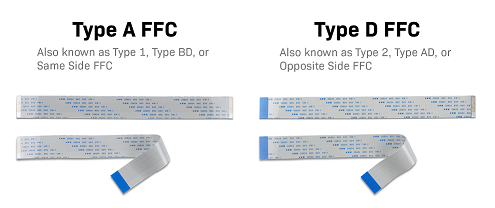

Типы FFC:
Существует два основных типа FFC, каждый из которых имеет различную компоновку контактов или штырьков. Оба типа могут называться по-разному, но чаще всего они известны как Тип A и Тип D.
l Тип A (также известный как Тип 1, Тип BD или Same Side): каждый конец кабеля выложен рядом штырьков, оба из которых лежат на одной стороне поверхности FFC. Это наиболее часто используемый тип FFC.
l Тип D (также известный как Тип 2, Тип AD или Opposite Side): каждый конец кабеля выложен рядом штырьков, один из которых лежит на верхней стороне FFC, а другой на нижней стороне. Этот тип FFC менее распространен и обычно используется в особых случаях, например, для подключения устройства со стандартной компоновкой штырьков к устройству с компоновкой штырьков в обратном порядке.

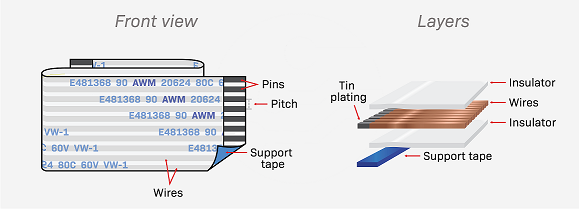

Части FFC:
l Провода: плоские токопроводящие дорожки, по которым передаются электрические сигналы между устройствами, к которым подключен FFC.
l Контакты: отдельные токопроводящие контактные точки на каждом конце FPC, которые подключаются к соответствующим контактам на другом устройстве.
l Шаг: расстояние между центрами двух соседних контактов. Размер шага определяет совместимость кабеля с разъемами.
l Поддерживающая лента: армирующие слои, добавленные к концам FFC, чтобы облегчить вставку в разъем без повреждения.
Из чего сделаны FFC FFC сделаны из ряда плоских проводов, состоящих из меди и покрытых оловом на каждом конце. Гибкий полиэфирный материал покрывает ряд проводов для изоляции и защиты проводников. На каждом конце кабеля находятся прямоугольные ребра жесткости, которые обычно сделаны из более толстого полиэфирного материала. Как работают FFC FFC разработаны для подключения к устройству на каждом конце через соединение 1:1, что означает, что каждый штырь на одном конце FFC соответствует точно такому же номеру штырька на устройстве, к которому он подключается. После того, как FFC правильно подключен к устройству на каждом конце, электрические сигналы могут проходить от одного устройства через проводники FFC, чтобы достичь другого устройства. Это соединение позволяет двум устройствам взаимодействовать, пока они подключены к FFC и источнику питания. Преимущества FFC: l Высокая гибкость: гибкие материалы, из которых состоят FFC, делают их подходящими для приложений, требующих частого перемещения. l Быстрая настройка: простой процесс настройки FFC между устройствами позволяет быстро подключаться и отключаться. l Высокая универсальность: функция FFC заключается в создании соединения 1:1 между устройствами, что означает, что кабель можно легко повторно использовать в любых других проектах, требующих соединения 1:1. l Экономичность: производство FFC обычно обходится дешевле, чем FPC, поэтому их можно купить по более низкой цене. Недостатки FFC: l Ограниченная сложность: FFC не могут поддерживать тот же уровень сложности схем, что и FPC, поэтому они не очень подходят для расширенных требований к функциональности. l Долговечность: FFC могут быть менее долговечными, чем FPC в суровых условиях. Распространенные применения FFC: l Камеры: в камерах FFC соединяют датчик изображения с платой обработки для передачи данных изображения высокого разрешения. l Робототехника: FFC часто используются в движущихся роботизированных частях, таких как роботизированные руки, создавая гибкие соединения и обеспечивая широкий диапазон движений. l Потребительская электроника: FFC используются для соединения компонентов в повседневных устройствах, таких как ноутбуки, принтеры и мониторы. l Автомобильная промышленность: панели приборов, информационно-развлекательные системы и другая автомобильная электроника используют FFC для создания простых соединений в системе. l Медицинские приборы: FFC встроены в оборудование для визуализации и диагностические машины, используемые в медицинских помещениях. l Промышленное оборудование: промышленные роботы и системы автоматизации используют FFC для соединения многих компонентов во всем оборудовании. l Бытовая техника: FFC используются в бытовых приборах, таких как стиральные машины, микроволновые печи и другие бытовые приборы.
