Различия между FFC и FPC
Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

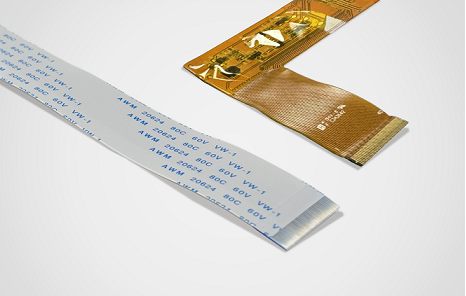

Плоские гибкие кабели (FFC) и гибкие печатные платы (FPC) — это два типа гибких кабелей, которые обычно используются для соединения устройств при работе с электроникой. Как гибкие кабели, оба они созданы для легкого создания соединений с большей гибкостью, чем традиционные жесткие кабели. FFC и FPC часто путают из-за их схожего внешнего вида, но оба служат разным целям и лучше подходят для определенных проектов.
FFC и FPC — это оба типа гибких кабелей. Главное отличие заключается в том, что FFC содержат основные провода, подходящие для простых соединений. С другой стороны, FPC похожи на миниатюрные печатные платы на гибком листе, что позволяет выполнять сложные соединения и дополнительные функции для экономии места.

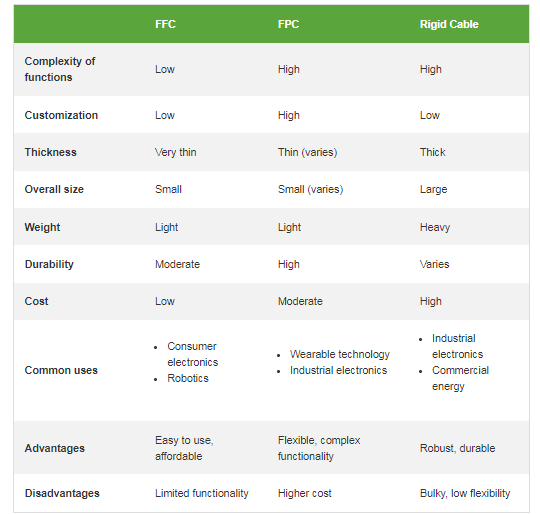

Таблица сравнения FFC, FPC и жесткого кабеля:
Выбор между FFC и FPC
При выборе между FFC и FPC для проекта важно учитывать приведенные ниже факторы, касающиеся вашего проекта, прежде чем решить, какой гибкий кабель использовать.
Сложность функций
l FFC: подходит для создания более простых соединений, где требуется высокая гибкость, но схема не требует сложной маршрутизации.
l FPC: идеально подходит для выполнения функций, требующих сложных схемных конструкций со сложной маршрутизацией, несколькими слоями или дополнительными электрическими компонентами.
Движение
l FFC: отлично подходит для приложений, требующих частого изгибания.
l FPC: подходит для приложений, где схема должна вписываться в узкие или нестандартные пространства и выдерживать динамические движения.
Бюджет
l FFC: как правило, более экономически эффективны из-за более простой конструкции.
l FPC: дороже из-за сложности конструкции и требуемых материалов.
Условия окружающей среды
l FFC: обычно используется в средах с умеренным тепловым напряжением. FFC на основе полиэстера могут выдерживать стандартные условия, но FFC на основе полиимида обеспечивают лучшую термическую стабильность.
l FPC: хорошо подходит для стандартных или суровых условий, включая высокие температуры, химическое воздействие и механическое напряжение.
Ограничения по пространству
l FFC: подходит для приложений, где пространство ограничено, но гибкость маршрутизации относительно проста.
l FPC: отлично подходит для ограниченных пространств благодаря своей способности соответствовать различным формам и размерам.
Заключение
FFC и FPC предназначены для соединения устройств в проектах, где требуется гибкий, сгибаемый кабель. Помимо этого, каждый кабель имеет сильные стороны, которые лучше подходят для различных приложений. FFC лучше всего подходят для приложений, где требуются быстрые, простые соединения 1:1, тогда как FPC лучше всего подходят для тех, где требуется более сложная и специфическая функциональность.
