COG (Chip-On-Glass)

Chip-On-Glass (COG) - это метод соединения чип-флипов, который используется для непосредственного соединения контроллеров на стеклянной подложке с помощью анизотропной проводящей пленки (ACF). Контакты (footprint) драйвера может быть соединиться в соответствии с требованиями клиентов (контакты стеклянной подложки). Этот метод уменьшает площадь сборки до максимально возможной плотности упаковки, что особенно важно для тех применений, где экономия пространство имеет решающее значение. Это позволяет эффективно устанавливать микросхемы драйверов, потому что больше не требуется интеграция гибких печатных плат(PCB). Драйвер прикреплена непосредственно к стеклянной подложке и подходит для обработки высокоскоростных или высокочастотных сигналов.

Технология COG является одним из высокотехнологичных методов монтажа, в которых используются микросхемы Gold Bump или Flip Chip и применяются в самых компактных приложениях. Chip-On-Glass были впервые представлены Epson. При flip-chip монтаже дравйвер не упаковывается, а монтируется непосредственно на печатную плату в виде раскрытого чипа. Поскольку нет никакой упаковки, установленная площадь IC может быть минимизирована, наряду с требуемым размером PCB. Эта технология уменьшает площадь монтажа и лучше подходит для обработки высокоскоростных или высокочастотных сигналов.

COG в основном используется для IC драйверов в технологиях TFT-дисплеев, которые используются для технологий LCD, плазмы, E-ink, OLED или 3D. Это важно для потребительских электронных продуктов, таких как ноутбуки, планшеты, фотоаппараты или мобильные телефоны, для которых требуются компактные и легкие компоненты.

Преимущества COG:

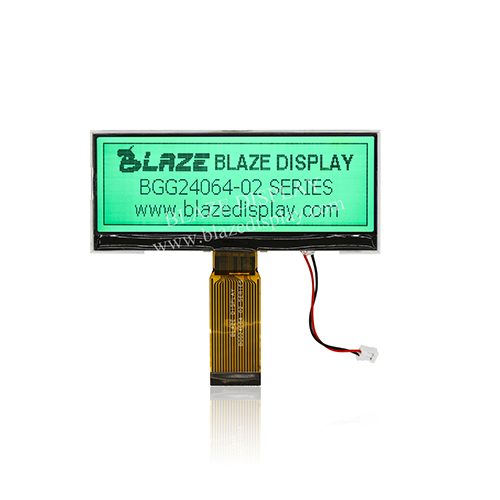

Очень экономичный по размеру. ЖК-модули Chip-On-Glass могут быть толщиной до 2 мм.

Эффиктивнее по сравнению с COB, особенно в графических ЖК-модулях, потому что уменьшает количество микросхем.

Более надежный, чем TAB, из-за слабости TAB на соеденении.

Недостатки:

COG может использоваться только на определенном уровне разрешения, где линии не так хорошо. При очень тонких шагах COG становится трудным для тестирования, и TAB будет предпочтительным подходом.

Может быть, более выгодно использовать TAB или COB, если конструктору необходимо встроить клавиатуру или индикатор вокруг дисплея.
