Controlador de Pantalla LCD de Caracteres

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018

Controlador LabVIEW FPGA para Pantallas Compatibles con ST7066U

§  Funciona con módulos de un solo chip hasta 4x20 o en cascada a 4x40 caracteres

§  API para NI LabVIEW FPGA y LabVIEW Real-Time proporcionado

§  Requiere objetivo habilitado por LabVIEW FPGA con 8 y 12 líneas de E/S digital

§  Implementación escalable para 1 o más pantallas conectadas en paralelo

§  Compatibilidad con pantallas de bus de datos de 4 y 8 bits

§  Soportado en LabVIEW 2010 y posterior

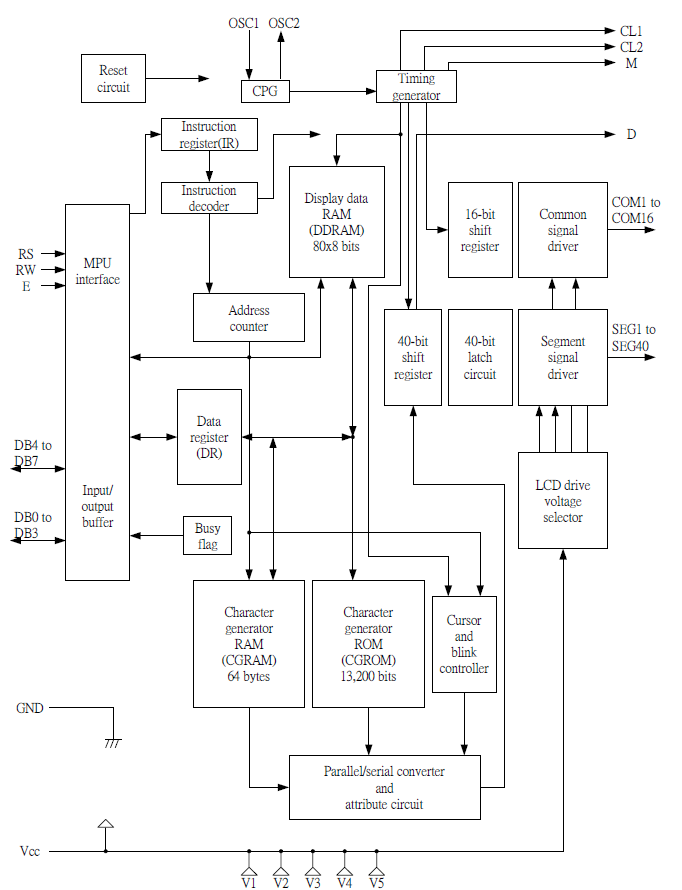

Esta biblioteca de código incluye código NI LabVIEW FPGA para un motor de comunicación para LCDs de caracteres basadas en ST7066U. El controlador soporta APIs desde los módulos LabVIEW Real-Time y LabVIEW FPGA al motor de comunicación. El conjunto de comandos HD44780 es común entre la mayoría de módulos LCD de caracteres.

Este controlador utiliza líneas de E/S digital de arreglo de compuerta programable en campo (FPGA) para comunicar módulos LCD. Dependiendo del ancho del bus de la pantalla, el controlador necesita 8 o 12 líneas de E/S digital FPGA. Hardware NI Single-Board RIO, de E/S multifunción reconfigurable (RIO) de la Serie R y NI CompactRIO (con el módulo NI 9403) funcionan con este controlador.
