Tipos de LCD para Arduino

Blaze Display Technology Co., Ltd. | Updated: Nov 27, 2018



Los displays LCD son elementos muy útiles en la mayoría de proyectos para poder visualizar información sin tener conectado a nuestro Arduino un ordenador, es por ello que vamos a hacer un pequeño repaso a los diferentes tipos de displays LCD que podemos encontrarnos y que son 100% compatibles con Arduino. El conocer diferentes displays y sus características nos será muy útil a la hora de decidir que display usaremos en nuestros proyectos.

En el mercado podemos encontrar muchos tipos de displays diferentes, estas diferencias están marcadas fundamentalmente por el tipo de display, que  va a determinar como van a ser mostrados los datos y por la conexión que se usa para mostrar los datos en el display.

Display LCD de lineas

Los displays LCD (liquid crystal display) son pantallas delgadas formadas por una serie de pixeles de color monocromo que usualmente se colocan delante de una luz reflectora. Este tipo de displays se utilizan en infinidad de dispositivos debido a a su bajo consumo y a que tienen una vida util muy grande. Son los displais mas comunes a la hora de trabajar con Arduino, ya que además de ser unos displais muy sencillos de usar son muy asequibles.

Cuando compremos displays de este tipo lo que debemos de tener en cuenta es que tipo de dato vamos a mostrar, ya que solo permiten mostrar caracteres y algunos símbolos dentro de una posición definida para el carácter, para que os hagáis una idea, cada carácter va a estar formado por una matriz de pixeles de 5x8 que va a acotar nuestros caracteres.

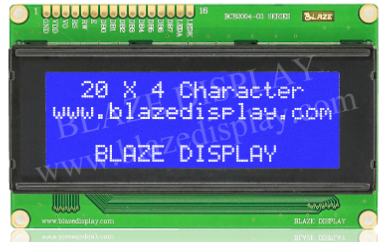

Dentro de los displays LCD de lineas hay un gran numero de variantes, podemos encontrarlos con diferente numero de líneas, mayor o menor numero de caracteres por línea, retroiluminados en algún color concreto o incluso sin retroiluminar. De todas estas variantes, actualmente los mas comunes son los displays de 2x16 (2 lineas y 16 caracteres por línea) y de 4x20 (4 líneas y 20 caracteres por línea).

Dentro de estos dos tipos podemos encontrarnos la retroiluminación en diversos colores, según el fabricante.

Este tipo de displays poseen 16 pines de conexión (14 si el display no tiene retroiluminación), por estos pines es por donde el display recibirá la alimentación, tendrá la referencia para el ajuste del contraste, recibirá los datos por el bus de información y algunas otras funciones que veremos mas detalladas en la tabla del pineado del display.

Los displays mostrados anteriormente son muy usados desde hace bastantes años, pero tenian el inconveniente de necesitar demasiadas conexiones, lo que en muchas ocasiones limitaba el poder controlarlos con un microcontrolador de gama baja ya que requerían que al menos 6 pines del microcontrolador estuvieran dedicados al display. Para solucionar esto, se desarrolló un interface que acoplado al display hace que este reciba la información mediante un conector I2C, reduciendo la conexión a 2 hilos (mas otros dos para la alimentación).

El poder utilizar displays conectados a Arduino mediante un bus I2C ha simplificado tanto el trabajo que es muy común ver proyectos sobre esta plataforma que muestren datos por uno de estos displays.

Continuará...
