BCB1602-05A
Model No. BCB1602-05A
Numéro de pièce: BCB1602-05A
Taille du contour (mm): 84,00 × 44,00 × 14,00
Zone d'observation ： 62.00 × 18.00
Surface active ： 55.62 × 11.50
Contrôleur IC ： ST7066U ou Eqv.
Interface: parallèle
Rétro-éclairage: LED
Remarques: 1 × 16PIN
Numéro de référence BCB1602-05A

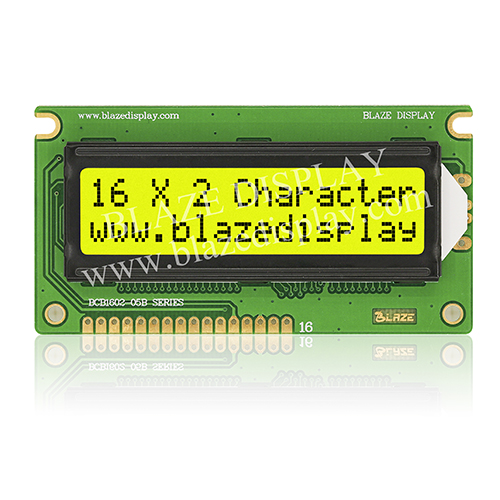

● LCD de caractères 16x2
● FSTN-Gris / STN-Gris / STN-YG / STN-Bleu
● Contrôleur Bulit-in (ST7066 ou équivalent)
● Alimentation + 3.3V / + 5.0V
● 1/16 devoir, 1/5 biais
● Direction de visée: 6H / 12H
● Interface: parallèle 6800 4/8 bits, SPI / I2C en option (RW1063 IC)
● Rétroéclairage (DEL latérale): blanc / vert / bleu / jaune-vert / RVB / orange / orange
● Temp: N.T / W.T / Super W.T
● Polices: anglais-japonais / anglais-européen / anglais-cyrillique (russe)
|
Interface Pin Function |
|||||||||||||||||
|
Pin No. |
Symbol |
Description |
|||||||||||||||
|
1~8 |
DB7~DB0 |
Data bus line |
|||||||||||||||
|
9 |
E |
Enable signal |
|||||||||||||||
|
10 |
R/W |
Read/Write select signal |
|||||||||||||||
|
11 |
RS |
Data/ Instruction select signal |
|||||||||||||||
|
12 |
VO |
Contrast Adjustment |
|||||||||||||||
|
13 |
VDD |
Power supply for logic |
|||||||||||||||
|
14 |
VSS |
Ground |
|||||||||||||||
|
15 |
LED-A |
Backlight power supply |
|||||||||||||||
|
16 |
LED-K |
Backlight ground |
|||||||||||||||
|
|
|||||||||||||||||
|
Mechanical Data |
|||||||||||||||||
|
Item |
Standard Value |
Unit |
|||||||||||||||
|
Module Dimension |
84.0 x 44.0 |
mm |
|||||||||||||||
|
Viewing Area |
62.0 x 18.0 |
mm |
|||||||||||||||
|
Mounting Hole |
79.0 x 36.0 |
mm |
|||||||||||||||
|
Character Size |
2.95 x 5.55 |
mm |
|||||||||||||||
|
|
|||||||||||||||||
|
Electrical Characteristics |
|||||||||||||||||
|
Item |
Symbol |
Standard Value (typ.) |
Unit |
||||||||||||||
|
Input Voltage |
VDD |
5 |
V |
||||||||||||||
|
Recommended LCD Driving |
VDD-VO |
3.7 |
V |
||||||||||||||
